オプション機材「VZ工場空調システム VZノズル｣

• 全体空調より少ないエネルギーでの冷房が可能
• 吹出口のスイングで作業者の活動領域に合わせた快適な作業空間を創る

高性能スイングノズルによる空調（冷房）エネルギーを気流コントロール

工場などの大空間における快適性の向上と省エネルギー化を両立するためにスポット空調の経済性とゾーン空調の快適性を同時に追及したシステムです。

冷房・暖房運転での使用例

• 夏：上下のエアカーテン効果により成層空調を行う。
• 中間期：扇風機効果で省エネを図る。
• 冬：暖気を足元まで到達させ温度差を少なくする。

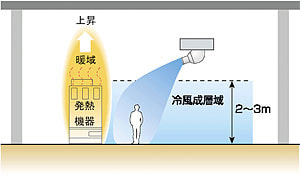

内部発生熱が多い場所での使用例

• 発生熱と吹き出し冷風が混合しないように吹き出す。

成層空調効果により､少ないエネルギーで冷房が出来る。

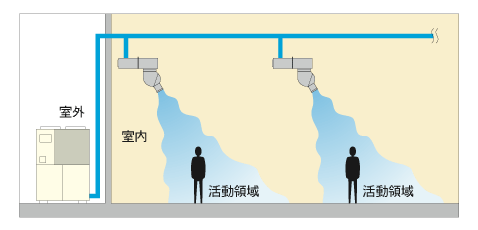

必要スペースのみのゾーン空調

省エネ・省コストのダクトレス空調

ダクトを使わずに高風速で広範囲な活動領域を部分的に空調します。

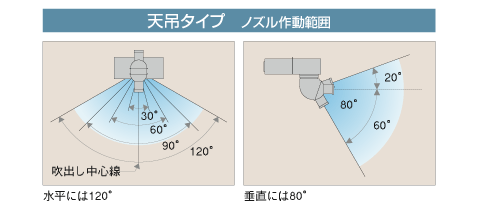

スイング角度は30°〜120°

吹出しノズルが360°回転し、リモコンで制御可能。

活動領域に合わせて、風の広がりは30°、60°、90°、120°の4段切替がリモコンでできます。

上下には80°手動で設定できます。

• 床置タイプについてはお問い合わせ下さい。

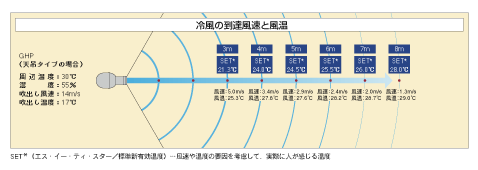

体感温度（SET*)での冷房感

冷房と強力ゆらぎ風でさわやか冷房

• 風の温度が30℃でも風速が大きいと体感温度は27℃（相対湿度60％、風速4m/s）になります。従来方式とは異なる省エネ冷房システムです。
• 吹出し口がスイングするので自然に近いゆらぎ風となり快適性が増します。

経済的なガスをエネルギー源とし、優遇制度の利用で短期間の設備費償却。

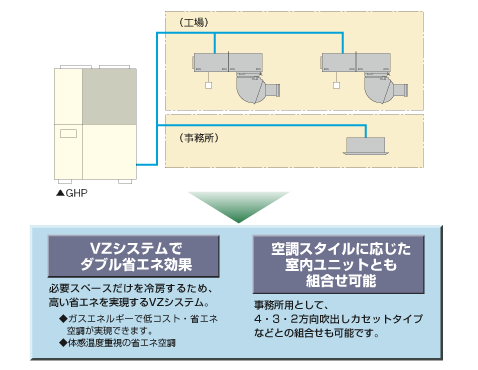

24時間操業の企業にも、新快適冷房が可能。

• 2交替、3交替で24時間操業を実施している工場やオフィススペースは、VZ・GHPのコンビなら、24時間快適工場と24時間快適オフィスを実現します。

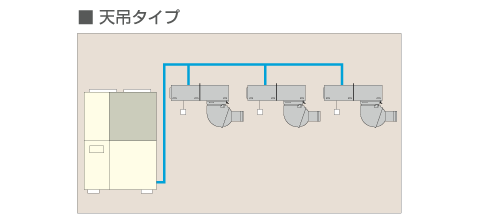

VZシステムと室内ユニットの組合せ例

• 床置タイプについてはお問い合わせ下さい。

吹出ノズルと吹出ノズル用ワイヤレスリモコン（標準付属）仕様

ご注意ください

• 冷房時に、吹出口周辺の露点温度より低い温度で吹出す場合には、結露のおそれがありますのでご注意ください。
• システムの空気吸込口には、必ずフィルタを取り付けてください。
• 著しいほこり、オイルミストなどの雰囲気では使用しないでください。

吹出ノズル用リモコン（吹出ノズルに同梱）

1. 首振運転入・切スイッチ
2. 中心位置左スイッチ（360度可能）
3. 中心位置右スイッチ（360度可能）
4. 首振速度設定スイッチ（低・中・高、ただし30度の場合は低・中のみ）
5. 首振角度設定スイッチ
6. 追加ファンクションスイッチ

• 有線リモコンも別売でございます。

使用上のご注意

1. VZシステムの特長は「冷房」に「強い風」をプラスして体感温度を下げるというもので、「冷房」において効果を発揮するものです。「暖房」では「強い風」が当ると、逆に不快感を感じる場合があるため、吹出しノズルの向きを直接風が人に当たらない方向（例えば床面方向）に固定するなどしてご使用ください。
2. 露について
   吹出ノズルは高断熱ノズルで、ノズル周囲空気の露点より8℃低い温度までは結露滴下しませんが、吹出しチャンバを含め状況により結露滴下することがありますので、万一結露水が滴下しても問題がないよう設置位置にご配慮ください。

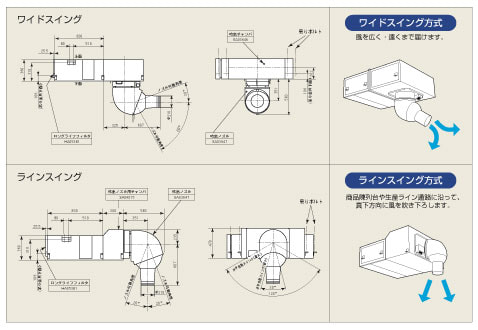

外形寸法他

天吊タイプ　VZ組合せ図（ワイドスイング・ラインスイング）

• 床置タイプについてはお問い合わせ下さい

弊社では、当該オプションの他さまざまなオプションをご用意しております。
詳細については機材カタログを参照ください。
