CO₂/NH₃自然冷媒冷却システム C-LTS

自然冷媒技術：CO₂二次冷媒システム

アンモニアNH₃は、オゾン層破壊係数（ODP）0・地球温暖化係数（GWP）＜1と、環境にやさしいだけでなくエネルギー効率も高い自然冷媒（R717）です。
また炭酸ガスCO₂も、オゾン層破壊係数0・地球温暖化係数1で環境負荷が小さく、安全・安価な自然冷媒（R744）です。

冷媒の種類	フロン系冷媒					自然冷媒
	HCFC冷媒	HFC冷媒				自然冷媒
	R22	R463A	R448A	R449A	R32	NH₃	CO₂
ODP_※1 オゾン層破壊係数	0.055	0	0	0	0	0	0
GWP_※2 地球温暖化係数	1,760	1,380	1,270	1,280	677	<1	1
規制スケジュール	2020年全廃	温室効果ガスとして認定				規制なし

※1 ODP：CFC冷媒(R11)のオゾン層破壊の影響を1とした時の係数。
※2 GWP：CO₂を1とした場合の温室効果の強さを示す値。(出典：令和5年経済産業省、環境省告示第3号)

三菱重工冷熱のC-LTSは、高い冷媒性能をもつNH₃により、無害なCO₂を冷却する間接冷却システムです。
庫内-45℃〜＋10℃までの幅広い温度帯でご利用いただくことができ、
自然冷媒を採用しているため地球環境の保全にも貢献します。

C-LTSの特長

1. 製品の安全性

アンモニア半密閉型圧縮機を採用
負荷側（冷やす対象）には無害の二酸化炭素を供給
アンモニアは充填量を極少化し、機械室やユニット内に閉じ込めるため安全

2. 高い伝熱性能と省エネ性

熱伝導率は、従来冷媒（フロン系）より10〜20％高い
負荷側には、二酸化炭素（二次冷媒）をポンプ循環又は自然循環するシステムを
採用しているため、油を必要とせず、油混入による冷却器の伝熱性能低下がない

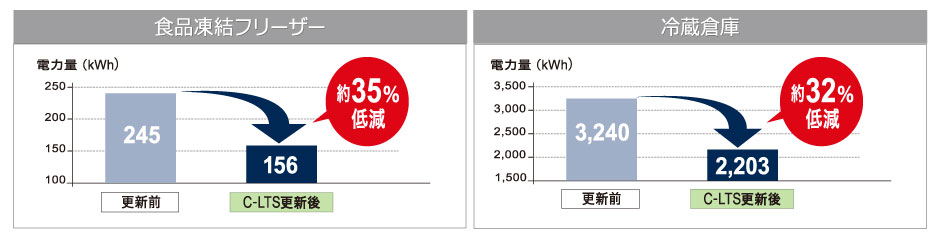

●フロン設備と比較した場合の電力量

消費電力は約35%低減し、二酸化炭素排出抑制にも貢献します。

食品凍結フリーザーの消費電力量比較
対象：冷凍食品
処理量：1,050kg/hr
庫内温度：-35℃
更新前設備：R22、水冷式2段圧縮スクリュー冷凍機

冷蔵倉庫の消費電力量比較
対象：冷凍食品保管
収容トン：24,000トン
庫内温度：-25℃
更新前設備：R22、水冷式2段圧縮スクリュー冷凍機

3. 多彩なラインアップ

水冷式
圧縮機動力24kW〜125kWのラインアップ
CO₂レシーバー、ポンプ内蔵もしくは別置きが選択可能

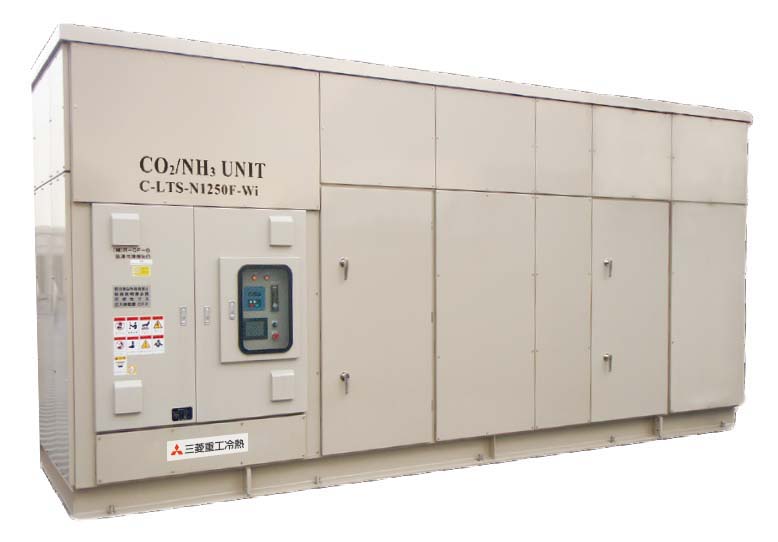

C-LTS外観

C-LTSの仕様

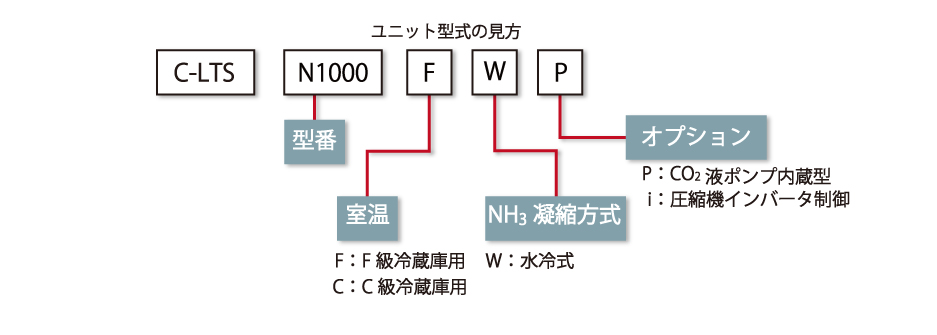

型式		C-LTS-N241F-WPi	C-LTS-N371F-WPi	C-LTS-N451F-WPi	C-LTS-N1001F-Wi※4	C-LTS-N1251F-Wi※4
冷凍能力(kW)※3		45.1	73.7	88.1	214	252
電源	動力電源	3相 200V 50/60Hz			3相 400V 50/60Hz
電源	制御電源	3相 200V 50/60Hz
使用冷媒		CO₂（二酸化炭素）/ NH₃（アンモニア）
圧縮機	型式	スクリュー
	起動方式	インバータ
	電動機定格出力(kW)	24	37	45	100	125
	電動機	半密閉誘導形
	法定トン数	11.05	13.85	16.55	34.33	40.38
高圧ガス製造届出区分		届出必要	届出必要	届出必要	届出必要	届出必要
ユニット外形寸法 W×L×H(mm)		2,200×3,300×2,800			2,200×3,800×2,800
乾燥重量(kg)/運転重量(kg)		5,200/5,600	5,500/5,900	5,600/5,900	8,150/8,450	8,150/8,450
NH₃充填量(kg)		20	25	25	50	50
保護装置		高圧遮断装置、電子サーマル、モータプロテクタ、サーキットプロテクタ、安全弁、感震器他

※3 運転領域内の標準回転数における冷凍能力(庫内温度：－25℃、冷却水入口温度：＋32℃)となります。
※4 100kW以上の大型機はWiが標準となります。

C-LTS E-nrの特長

エレベーター搬入型小型シリーズ「C-LTS E-nr（イーノル）」24kW,37kW,45kW
従来機と比較して大幅サイズダウン

1. 荷物用エレベーターでの搬入が可能

現地状況に応じて内部機器の取り外しが可能
荷物用エレベーターにスムーズに積載でき、設置場所への搬入が容易
外板は現場で組立可能で、効率的な作業を実現

2. 主要機器の最適配置

主要機器や操作弁を前面に配置
バルブの操作性と安全性が向上
日常的なメンテナンスが容易

3. 操作性の向上

制御盤に12インチの大型カラータッチパネルを採用
文字サイズの拡大により視認性とユーザビリティが向上

C-LTS E-nrの仕様

型式		C-LTS-ENR240F-WPi	C-LTS-ENR370F-WPi	C-LTS-ENR450F-WPi
冷凍能力(kW)※5		44.3	72.2	86.4
電源	動力電源	3相 200V 50/60Hz
電源	制御電源	3相 200V 50/60Hz
使用冷媒		CO₂（二酸化炭素）/ NH₃（アンモニア）
圧縮機	型式	スクリュー
	起動方式	インバータ
	電動機定格出力(kW)	24	37	45
	電動機	半密閉誘導形
	法定トン数	11.05	13.85	16.55
高圧ガス製造届出区分		届出必要	届出必要	届出必要
ユニット外形寸法 W×L×H(mm)		2,000×2,500×2,400
乾燥重量(kg)/運転重量(kg)		3,600/3,900	3,900/4,200	4,000/4,300
NH₃充填量(kg)		20	25	25
保護装置		高圧遮断装置、電子サーマル、モータプロテクタ、サーキットプロテクタ、安全弁、感震器他

※5 運転領域内の標準回転数における冷凍能力(庫内温度：－25℃、冷却水入口温度：＋32℃)となります。

使用用途

対象補助金

C-LTSを導入することで、下記の補助金がご活用いただけます。

● 環境省補助金制度

名称：コールドチェーンを支える冷凍冷蔵機器の脱フロン・脱炭素化推進事業
補助率：原則1/3
            （冷凍冷蔵倉庫、食品製造工場、食品小売店舗）
   ※補助金は永続的でなく年度により異なるため、詳細は環境省のホームページでご確認ください。
        自然冷媒普及促進サイト（環境省）
