ガスヒートポンプエアコン「室内ユニット」

最適空調を実現する室内ユニット・バリエーション

GT(天井カセット形4方向吹出し)

GTシリーズ 天井埋込形FDT用パネルには、エアフレックスパネル、お掃除ラクリーナパネル、ラクリーナパネル、標準パネルの4種類を用意しています。
閉じる

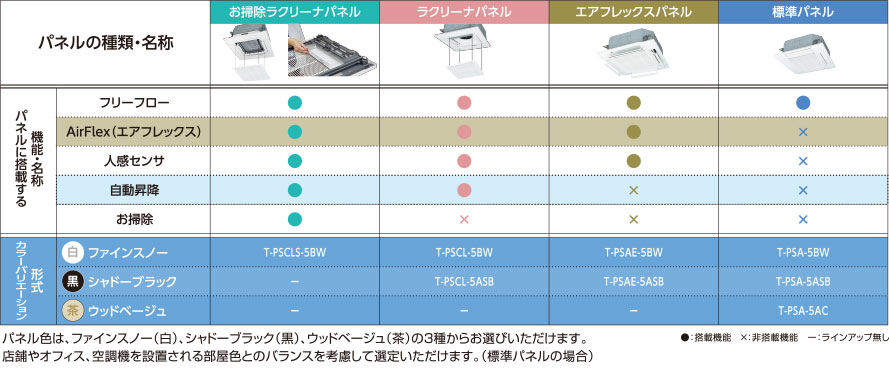

4つの選べるパネルスタイル、5つの機能、3つのカラー

パネルの種類・名称
お掃除ラクリーナパネル ラクリーナパネル エアフレックスパネル 標準パネル
自動フィルタ清掃
お掃除ラクリーナ
自動昇降
ラクリーナ
ドラフト感防止機能
AirFlex<エアフレックス>
省エネ&快適運転
人感センサ
標準整備
フリーフロー
1.部屋の空間に浮遊する細かな塵ゴミを自動で捕集。
2.ダストボックスに捕集したフィルタごみの捨てる時期をLEDでお知らせ。
3.リモコンを操作するだけでダストボックスが手元まで降下。
4.ダストボックスに溜まったゴミを捨てるだけ。
グリルが自動昇降するラクリーナパネルは脚立なしでフィルタ掃除や洗浄が手間なく簡単に行えます。
自由に昇降長さを設定できます。
しかも最大昇降長は「4m」。高天井にも余裕で対応します。
吹出し口毎にAirFlexを「設定する」「設定しない」が選択できます。
主に冷房運転時に吹出し風が直接身体に当たり、「寒い」と感じることを防ぐことができる機能です。
しかもecoタッチリモコン(RC-DX3C)を操作するだけでAirFlexをパネル内に収納することができます。
パネルコーナーリッド部に装備した人感センサが居室の人の有無と活動量検知して快適性と省エネ性を向上させます
冷房運転の場合、人が少ないと設定温度を最大+2℃調整し、人が多いと最大-2℃調整します。
人がいなくなると、運転を一旦停止します。
吹出し口の形状最適化により、気流到達性を改善して、十分な風速を確保しました。
それぞれの吹出し方向を自在にコントロールできます。
設置後でも用途に合わせて、希望の吹出角度に設定できるので設置自由度も向上します。
(フリーフロー機能はFDT用パネルの全てに搭載しています。)

●:搭載機能 ×:非搭載機能 -:ラインアップ無し

パネル色は、ファインスノー(白)、シャドーブラック(黒)、ウッドベージュ(茶)の3種からお選びいただけます。
店舗やオフィス、空調機を設置される部屋色とのバランスを考慮して選定いただけます。(標準パネルの場合)

自動でお掃除、お掃除ラクリーナパネル

お掃除メカ機構を、徹底的にブラッシュアップ。施工性、メンテナンス性、信頼性の飛躍的な向上を実現しました。 メリット・効果 快適性維持 冷房・暖房能力低下の防止 省エネ性向上 消費電力上昇の抑制 メンテナンスコスト削減 機器故障要因の排除
フィルタを自動でお掃除 業界唯一の独自技術 ピッ!で昇降 ダストボックスが手元まで降下。ゴミを捨てるだけ

施工性、メンテナンス性

New 【工事店、サービス店様】負担をさらに改善 1.お掃除運転:最短約8分に短縮 ブラシメカシャフトをスパイラル形状に設計変更。お掃除運転時間が最短で約8分に短縮。 2.ブラシのメンテナンス性も向上 お掃除ラクリーナのグリルを降ろすと、ブラシ部へ簡単にアクセス可能に。 3.取付時の工数を大幅改善 配線経路の見直しとコネクタ数の削減で、施工性とメンテナンス性を大幅に改善。さらに、お掃除メカの仮止めストッパー機能を一新し、取付けがより簡単に。

信頼性

セットミスを、確実に防止 吸込グリルとダストボックスの構造変更による、セットミスの防止で信頼性を向上。

お掃除ラクリーナパネル/据え付け上の注意事項
次の場所への設置は避けてください。故障の原因になります。

水蒸気の発生、湿気の多いところ
化粧品・特殊なスプレーを使用するところ
細かなホコリが多いところ

エアコン運転中に清掃運転を開始すると、Lo・風向制御停止となります。
24時間運転等のところでは、自動清掃中の運転状態(能力低下)が変わります。

風を直接、身体に当てないAirFlex<エアフレックス>

業界初!吹出し風が直接、体にあたって不快感を覚える現象を回避

吹出し口毎にAirFlexを「設定する」「設定しない」の選択が可能です。

主に冷房運転時に吹出し風が直接身体にあたり、「寒い」と感じることを防ぐことができる機能です。(注)

しかもecoタッチリモコン(RC-DX3C)を操作するだけでAirFlexをパネル内に収納することができます。

(注)暖房時の熱い吹出し風が身体に届かないようにすることもできます。

業界初!吹出し風が直接、体にあたって不快感を覚える現象を回避
脳科学で快適性を証明 当社と九州大学との共同研究 AirFlexによる風向設定が、部屋の中にいる人の周囲の温熱環境だけではなく、その人の主観評価、心理応答、整理応答のそれぞれにも同時に影響を与えることを脳科学によって明らかにしました。 間接風による快適さが、脳科学的に証明されました 実験 人の顔付近に風が当たりやすい「直接風」と風が当たりにくい「間接風」の2種類の風向設定を、AirFlexを用いて切り替えて実験 快適感 快・不快の回答 間接風の方が顔の表面温度が高く(温熱環境)、体感温度・快適感が高く(主観評価)、心理時間が長い=負の感情を抑制する(心理応答) ガンマ波 左前頭部ガンマ波 「冷房時の快適さと、ガンマ波とベータ波の振幅の低下」を初めて明確に関連づけることができた(上図はガンマ波の振幅) 共同研究の詳細論文は 出典論文:PLOS ONE 冷房環境の異なる風向条件での生理学的な快適性評価と主観的な快適性評価

人感センサが省エネ・快適を目配り

「動」と「静」を捉える 空間を見る

省エネ・快適を目配り。人感センサ搭載パネルSensor 人の有無と活動量をセンサで検知。空間の状況に合わせて、自動で判断。「省エネ運転」or「快適運転」。

人の活動量に合わせて、最適省エネ制御。
パワーコントロール、オートオフ。

パネルコーナーリッド部に装備した人感センサが居室の人の有無と活動量を検知して快適性と省エネ性を向上させます。

冷房運転の場合、人が少ないとリモコンの設定温度を最大+2℃調整(パワーコントロール:省エネ)し、人が多いと最大-2℃調整(パワーコントロール:快適)します。

人が居なくなると省エネのため、運転を一旦停止(オートオフ)します。

「人感センサ」機能は、
お掃除ラクリーナパネル
ラクリーナパネル
エアフレックスパネル
に装備しています
エアフレックスパネル 人感センサ

4方向フリーフロー機能の操作性を向上して踏襲

風を操り、快適性を極める4方向独立フラップ制御

4方向+角度も自由に選択!

吹出口の形状最適化により、気流到達性を改善し、十分な風速を確保するとともに、それぞれの吹出気流を自在にコントロールできます。

設置後でも用途に合わせて、希望の吹出角度に設定できるので設置自由度も向上します。

4方向の吹き出し気流を自在にコントロール

新型GT6M1シリーズ

熱交換器のスリム化&“銅管・フィン”の高密度化。さらに運転効率を向上

銅管径 20%縮小

従来より細い外径5.0mmの銅管を採用。熱交換器の高さ・長さはそのままで、銅管本数・フィン枚数を増やすことで熱交換器のスリム化と、熱交換性能の向上を両立させました。

小母形 p28,36,45 1列10段から2列8段に高密度化 中母形 p56,71,80 2列10段から2列13段に高密度化 大母形 p90,112,140,160 2列14段から3列18段に高密度化

新DCモータ&新ファン翼を採用

新設計の風路によって、室内機消費電力の低減が可能となりました。

ファンガード(オプション)

据付高さが2.5m未満となる場合に取り付けてください。

品番:T-FNG6

PVCドレンソケットを採用

PVC(塩ビ)ドレンソケットの採用により、従来の付属ホースクランプによる接続または、塩ビ系接着剤による接続が可能となりました。
※ホースクランプと接着剤は併用しないでください。

より見やすく、より使い易くなった新ecoタッチリモコン

AirFlexのON/OFFはワンタッチでOK

  • ・GT接続時は自動ファンクションスイッチにAirFlexON/OFFを割り当て。
  • ・運転停止時に言語切替ボタンを表示、言語切替メニューへショートカット。
  • ・豊富な省エネ機能や各種機能も誘導メニューで簡単設定が可能。

※GTP-5M1Aシリーズは必ずRC-DX3Cを接続してください。

ecoタッチリモコン

ecoタッチリモコン

お客様の操作性、工事店様の施工性、サービス店様のサービス性、全方位で大幅性能アップ

スムーズ!吊り込み、位置合わせ

室内ユニット吊金具に「鍵形状」を採用

現場毎に異なる吊りボルトピッチにもスムーズに対応

室内ユニット吊金具形状をフレキシブル化。
既設機更新時もスムーズな対応が可能です。
吊金具ボルト固定切り込みを鍵形状に変更。
吊り込みアングル形状が正方形でも長方形でもどちらにも対応できます。

長方形、正方形共に対応可能に

吊りボルトピッチは・P1 パターン1:770,パターン2:770~800 ・P2 パターン1:725~770,パターン2:725 で調整可能です

作業性アップ!細やかな目配りを隅々まで 施工・サービス作業への細やかな配慮

フィルタ着脱を改善 固定用ツメを扱いやすく

フィルタの取外し時に、ツメが硬いと、弾けてホコリが落下することがまれにありました。
新パネルでは、扱いやすいツメ形状にして、ソフトなフィルタ着脱を可能にしました。

フィルタのツメを外側に開いてフィルタを取り外します。

ねじ外し不要、蓋の落下もなし 制御BOX蓋のスライド開閉機構

ネジ(2個)を取り外すことなく、緩めて蓋をスライドすることで開くことができます。
ふたの落下もなく、据付工事時や、メンテナンス時の作業がスムーズです。

梱包材を流用した養生機能く

作業時に出る溶接スパッタ等から室内ユニットを保護します

室内ユニットの搬入後、通常はゴミになる梱包材を流用して天井が張られるまでの建物工事の溶接スパッタなどから室内ユニット(発泡スチロール)を保護することができます。

ユニット吊り下げ時にとても便利。ワッシャ仮留機構

上方側のワッシャを保持することで、段ボールのレベルゲージと一体となった「座金仮固定材」がユニット吊り下げ作業を容易に。

オプション接続「CNT」のコネクタが変わりました。

GT6M1シリーズよりオプション接続「CNT」のコネクタ形状が変更されています。オプションをCNTコネクタ接続する場合は中継ハーネス形式:CNT-HAを必ずご使用ください。

クリーン性能、保全、清掃作業

クリーンドレンパンを採用

カビ・細菌を抑制する塗料をドレンパンに施し、エアコン内部を清潔に保ちます。

ドレンパン周りを清潔に保つ技術に手軽さをプラス

スライム発生によるトラブルを軽減/手軽に、抗菌剤交換

標準装備(1シーズン用)

1.「 抗菌剤ケース」
2. 「スライム抗菌剤」

【設置時に標準装備】
冷房1シーズン分の抗菌剤
溶解性抗菌剤のため、残留物もなく、自然に無くなります。必要に応じて定期的に交換をしてください。

設置用つまみ

交換用ドレンパン抗菌剤

細菌、糸状菌、酵母の発育を抑制します。

品番 HA07187(10個入り) 交換期間:冷房3シーズン 品番 HA07664(チャック付袋:2個入り) 交換期間:冷房3シーズン

設置もかんたん

ネジを1本外して、抗菌剤ケースを装填するだけ。カンタン設置。

1本外す

スライム防止堰

ドレンポンプ詰まりを防ぐ、スライム防止堰も用意しました。スライム防止堰により、万が一ドレンパン上にスライムが発生しても、ドレンポンプ詰まりを効果的に抑えます。

ドレンポンプ吸込口

オプション部品取付イメージ

組合せ可否

(注)○組合せ可能、×組合せ不可

GTW(天井カセット形2方向吹出し)

GTWシリーズ
閉じる

人感センサが省エネ・快適を目配り

人の有無と活動量をセンサで検知、空間の状況に合わせて自動で判断(オプション)

LB-TW-6W

型式:LB-TW-6W

右図のコーナーリッド部にのみ
人感センサを取付可能です。

コーナーリッド部

3段階制御 パワーコントロール、オートオフ、全停止

Power Control
(パワーコントロール)
省エネ制御 快適制御
人の活動量を検知し、設定温度を補正します。
Auto Off
(オートオフ)
人の不在を検知して1時間が経過すると、運転を「待機状態」に。室外ユニットの圧縮機や送風ファン、室内ユニットの送風ファンも停止します。人の在室を検知すると自動で運転を再開します。
Stop
(ストップ)
待機状態になってから12時間が経過すると「STOP(全停止)」します。再び人の在室を検知しても運転は自動復帰しません。長期休暇に入る前など、エアコンの消し忘れによる無駄な電力消費を未然に防ぐことができます。

高快適性 設定パターンは約20万通りから選択可能

業界初!セパレート4フラップ機能+フリーフロー機能搭載で快適性向上

活用例1 スポット+広角風
活用例2 事務所+喫煙所 エリア風
活用例3 事務所 広角スイング

(注)風の流れはイメージです。

高施工性

標準パネルとラクリーナパネルのデザインの統一と美観性の向上

新型ラクリーナパネルはスリットラインを止めフラットデザイン化

・パネル降下時にフィルター清掃と合わせパネル表面のクリーニングも容易。
・吹出口の形状最適化を実施して、天井汚れ防止効果を高めました。(標準パネル共)

新型ラクリーナパネルデザイン

新型ラクリーナパネルデザイン

高揚程DCドレンポンプを搭載

750mmの高揚程と高い省エネ性を両立した高性能DCドレンポンプを標準装備しました。

高揚程DCドレンポンプ

ドレンパン汚れ確認用窓を装備

パネルを外すことなくドレンパンの汚れが確認できます。

清掃不要 → 要清掃
ドレンポンプ吸込口の十字(白色)と外周円(黒色)が確認できます。 ドレンポンプ吸込口の十字(白色)が確認できません。
清掃不要 要清掃

ドレン水注水試験用配管リッドを装備

ドレン水通水試験用配管リッドを着脱可能にしてドレン水通水試験の容易化を実現しました。

ドレン水注水試験用配管リッド

ドレンポンプ試運転用チェッカをオプションで用意

電源が供給されていない現場でもドレンポンプ試運転が可能になりました。

室内ユニットのドレンポンプコネクタに接続するだけで使用できます。

●品番:HA06722

落下防止用リング

パネル仮止め機能を装備

パネル仮止め機能を装備しパネル質量の軽量化と合わせて室内ユニットを天井に据え付ける際の施工性を向上しました。

ドレン配管径VP25径化

従来のVP20からVP25へ大口径化して施工性を向上しました。

ユニットとパネルの中心位置を統一

ユニットとパネルの中心位置を統一し、施工性を一層高めました。

高機能性

ラクリーナパネル昇降長を4mに拡大

ラクリーナパネル昇降長を従来の2mから4mに拡大。
5mを超える高天井でも脚立なしでフィルター交換が可能です。
昇降長は10cm単位で設定が可能です。

昇降長4m

ワイヤレス仕様(オプション)

ワイヤレス受信部をユニット本体のパネルコーナー部に装着可能にして操作性、機能性を向上しました(形状:LA-TW)

(注1)ワイヤレス受信部はラクリーナパネル標準パネル共に装着できます。
(注2)ワイヤレス仕様で使用するにはワイヤレスリモコン(形式RNC-D5)が別途必要となります。

受信部 エラーコード表示部 バックアップスイッチ

RCN-D5
ワイヤレスリモコン RNC-D5

CHECK1とCHECK2ランプは故障時に点滅します。バックアップスイッチはリモコンの電池切れの応急運転時に使用できます。

CNTA端子

室内ユニットの制御基板上にCNTA端子を装備しました。

ホテル等で採用されているセキュリティーカードシステムとエアコンのON/OFFを連動することが可能で退出時の切り忘れ防止ができ省エネに繋がります。

ドレンパン用抗菌剤(オプション)

雑菌(細菌、糸状菌(カビ)、酵母)の繁殖を抑制。

品番 HA06781(10個入)
交換期間:冷房1シーズン
品番 HA07187(10個入)
交換期間:冷房3シーズン

GTSC(天井カセット形1方向吹出し小容量)

GTSCシリーズ
閉じる

ユニットサイズ 570mmのコンパクト設計

小規模空間に最適

病院の個室をはじめ、事務所やホテルなど小さな部屋からパーテーション事務所まで自由に対応する超コンパクトタイプのユニットです。
2.2~3.6kWの3機種を用意。

ecoタッチリモコン

より見やすく、より使い易くなった新リモコン 省エネ操作もカンタン

・フルドット液晶画面とバックライトの採用で視認性向上
・ボタンは3つだけのシンプルなインターフェース。

ecoタッチリモコン

ecoタッチリモコン

施工情報

高ヘッドドレンポンプを標準装備

室内ユニット直近で天井面より600mmまでのドレンアップが可能です。
建物の梁などでドレン勾配が取れない場合に適し、配管レイアウトの自由性を広げます。

高ヘッドドレンポンプ

34dB(弱運転)の優れた静音性

弱運転で34dB

GTSCシリーズは、弱運転でわずか34dBの低騒音値を実現。
ルームエアコン並みの運転音により、小規模空間の使用に適しています。
また、メンテナンスフリーのロングライフエアフィルタを標準装備しています。

快適感向上

オートスイングルーバでワイドな爽快感

風の吹出し角度を4段階可変ルーバで広範囲にカバーします。
また、冷風直吹きを防ぐ水平セット機構も標準装備して快適性を確保致します。

(注)ユニット本体の吸込側と壁面は100mm以上のスペースを確保してください。

オートスイングルーバ

■据付方法

据付方法

GTS(天井カセット形1方向吹出し)

GTSシリーズ
閉じる

セパレート2ルーバ採用によるフリーフロー機能搭載

セパレート2ルーバ機能+フリーフロー機能搭載で快適性を向上

セパレート2ルーバ採用によるフリーフロー機能

パネルアタッチメントの採用で施工性と機能性を向上

パネル両サイドのアタッチメントが着脱可能

パネル両サイドのアタッチメントを外して本体吊金具にアクセスが可能で、ユニット吊り込み後の高さ調整が簡単に出来ます。

パネル両サイドのアタッチメントが着脱可能

下吹出しと前吹き出しの同時吹出しも可能

風の吹出し方向は、標準の下吹出しの他に前吹出し、下吹出しと前吹出しの同時送風も可能です。

1.下吹出し 2.前吹出し(注1) 3.下吹出し+前吹出し

(注1)前吹出しの場合、下がり天井仕様のパネルの他に下がり天井用吹出しグリル、下がり天井用吹出しダクト及びフランジが別途必要となります。

システム天井にも対応

2×4グリッド天井に対応。

本体1150mm×565mm グリッド天井1200mm×600mm パネル1460mm×650mm

パネルの分割搬入が可能

1枚あたり3kgの超軽量パネルを採用。
2分割化することで据付簡便性を際立たせました。

1枚あたり3kgの超軽量パネル
軽い!

人感センサ対応で快適性・省エネ性向上(オプション)

人感センサ

別置形
型式:LB-KIT

ワイヤレス仕様(オプション)

パネルアタッチメント部分をワイヤレス受信部に変更することでワイヤレス仕様として使用することができます。

受信部(形式LA-TS) ワイヤレスリモコン(形式RCN-D5)

GR(ビルトイン形)

GRシリーズ
閉じる

ecoタッチリモコン・人感センサ対応で快適性・省エネ性向上

ecoタッチリモコン

より見やすく、より使い易くなった新リモコン 省エネ操作もカンタン

・フルドット液晶画面とバックライト採用で視認性向上。
・ボタンは3つだけのインターフェース。
・豊富な省エネ機能や各種機能も誘導メニューでカンタン設定。

人感センサ対応で快適性・省エネ性向上(オプション)

人感センサ

別置形
型式:LB-KIT

静圧調整機能搭載による施工性の向上

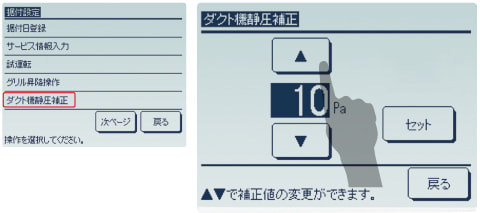

リモコン(RC-DX3B)で、静圧調整が可能になりました

リモコン操作でダクトの静圧調整が簡単にできるので、天井裏に潜り込んで調整するわずらわしさがありません。

10~100Paまで10段階、ワイドレンジな静圧調整が可能です。

P714形~P1404形室内ユニットは、吹出し口(1スポット)の遮風が可能です。
(P224形~P564形は吹出し口の遮風はできません。)

パネル一覧

容量 パネル種類 形式
GRP22~56 サイレントパネル R-PNS-2AW
キャンバスダクトパネル(注) R-PNC-2AW
GRP71・90 サイレントパネル R-PNS-3AW
キャンバスダクトパネル(注) R-PNC-3AW
GRP112・140 サイレントパネル R-PNS-4AW
キャンバスダクトパネル(注) R-PNC-4AW

(注)キャンバスダクト(別売)とセットで使用してください。

高ヘッドDCドレンポンプを標準搭載 ユニット高さ寸法統一で施工性を向上

天井内の本体高さを全機種で統一しました

ドレンポンプ試運転用チェッカ

電源が供給されていない現場でもドレンポンプ試運転が可能になりました。室内ユニットのドレンポンプコネクタに接続するだけで使用できます。

●品番:HA06722

天井内の本体高さを全機種で統一しました

ドレンパン用抗菌剤(オプション)

・細菌、糸状菌、酵母の発育を抑制します。また、既に発生した菌を殺菌します。
・室内機のドレンパン内に設置します。

品番 HA06781(10個入)
交換期間 冷房1シーズン
品番 HA07187(10個入)
交換期間 冷房3シーズン

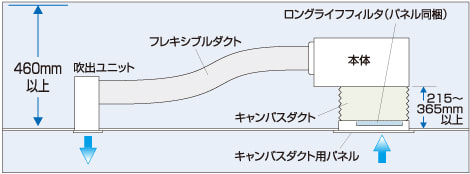

自由自在な空調レイアウトが可能に

変形空間でも対応できる空調レイアウト

吹出し口を室内ユニットから分離して最適な空調効果を発揮するGRシリーズ。
フレキシブルダクトの使用により、たとえばL字形やコの字形の変形空間でも、柔軟性のある空調レイアウトで対応します。

吹出ユニットは2種類をご用意。2方向吹出し(標準タイプ)、1方向吹出し(ラインタイプ)

自由設計に対応する3つの設置方式 (注)3は設置例です

1.サイレント仕様

天井フトコロ寸法が狭い場合などに。

注:ロングライフフィルタはパネルに付属しております。
施工時は本体側に取り付けをお願い致します。

2.キャンバスダクト仕様

天井内部に照明設備や梁が多い場合などに。

注:ロングライフフィルタはパネルに付属しております。

3.天井リターン方式(例)

より静かな空調音を重視したい場合などに。

注:点検口は現地手配、天井リターン用ロングライフフィルタ(オプション:受注生産)の取り付けをお願い致します。

天井リターン用フィルタ(受注生産)

容量 型式
GRP22~56 R-FL-2A
GRP71・90 R-FL-3A
GRP112・140 R-FL-4A

GU(高静圧ダクト形)

GUシリーズ
閉じる

ecoタッチリモコン・人感センサ対応で快適性・省エネ性向上

ecoタッチリモコン

より見やすく、より使い易くなった新リモコン 省エネ操作もカンタン

・フルドット液晶画面とバックライトの採用で視認性向上。
・ボタンは3つだけのシンプルなインターフェース。
・豊富な省エネ機能や各種機能も誘導メニューでカンタン設定。

人感センサ対応で快適性・省エネ性向上(オプション)

人感センサ

別置形
型式:LB-KIT

静圧調整の高機能化と施工性が向上

リモコン(RC-DX3B)で、静圧調整が可能です

リモコン操作でダクトの静圧調整が簡単にできるので、天井裏に潜り込んで調整するわずらわしさがありません。
10Pa~200Paまで19段階
ワイドレンジな静圧調整が可能です。

高ヘッドDCドレンポンプを標準装備 ユニット高さ寸法で施工性を向上(P45~P140)

天井内ユニット高さを統一280mm ドレンアップを拡大 850mm

(注)P224、P280形は379mm

下面サービス・側面サービスの選択が可能

■本体イメージ

本体イメージ

■側面オープン

側面オープン

丸ダクト変換キット(オプション)(P45~P140形)

GUの四角形の吹出し口に取り付ける「丸ダクト変換キット」をオプションでご用意いたしました。
中静圧機として使用する場合に便利なキットです。

適応機種 キット形式 口数
P45・56 U-UM-2A 2
P71・90 U-UM-3A 3
P112・140 U-UM-4A 4

(注)丸ダクト変換キットは1と2が合わさった状態です。

ダクトフランジ、フロントパネルプレート、GU本体

(注1)丸ダクト変換キットは1と2が合わさった状態の商品です。
(注2)丸ダクト変換キットはP224・P280は対応していません。

その他オプション

ドレンパン汚れ確認用窓を装備

パネルを外すことなく、ドレンパンの汚れが確認できます。

【清掃不要】
ドレンポンプ吸収口の十字(白色)と外周円(黒色)が確認できます。
→ 【要清掃】
ドレンポンプ吸収口の十字(白色)が確認できません。
清掃不要 要清掃

ドレンポンプ試運転用チェッカ

電力が供給されていない現場でもドレンポンプ試運転が可能になりました。
室内ユニットのドレンポンプコネクタに接続するだけで使用できます。

●品番:HA06722

ドレンポンプ試運転用チェッカ

ドレンパン用抗菌剤(オプション)

・細菌、糸状菌、酵母の発育を抑制します。また、既に発生した菌を殺菌します。
・室内機のドレンパン内に設置します。

品番 HA06781(10個入)
交換期間 冷房1シーズン
品番 HA07187(10個入)
交換期間 冷房3シーズン

GE,GES(天吊形、天吊耐油形)

GE,GESシリーズ
閉じる

天吊形 GE

ラクリーナパネル昇降長を拡大(オプション)

フィルタ清掃にとても便利

昇降長さを従来の1.6メートルから4メートルまで拡大し、高天井設置でもフィルタ清掃がより一層ラクに行えるようになりました。

(注1)ラクリーナパネルを取り付けた場合には、冷媒配管及びドレン排水の右抜き・左抜きはできません。

(注2)ラクリーナパネル昇降専用リモコン(CRC-L)もご用意しています。
CRC-Lをご使用の場合は、ワイヤレスリモコン(RCN-D5)と受信部(LA-E)が別途必要です。

ラクリーナパネル昇降専用リモコン(CRC-L)
従来1.6mから4m

フリーフロー

お部屋の環境に合わせた自在な風が選択できます。

吹出し気流を自在にコントロールできます。
ルーバ風向き設定モードで上限位置と下限位置を設定すれば、その範囲内で作動します。
また、天吊形全機種に渡り風の到達性を改善(注1)しています。

(注1)冷房時の風速が1m/sec時の仕様です。
(注2)フリーフローはGESには対応していません。

freeflow

人感センサ対応で快適性・省エネ性向上(オプション)

人感センサ

型式:LB-E

ワイヤレスリモコンと人感センサを併用する場合や、人の活動範囲の近くで人感センサを使用する場合は、別置形の人感センサを使用してください。
※P224,P280を除く
※4MA1形を除く

人感センサ(イラスト)

施工性の向上

ユニット内臓型高ヘッドドレンポンプ(揚程500mm)(オプション)

ユニット天面から500mm以下

配管抜き方法を(後・右・上)から選択可能

配管抜き方法を(後・右・上)から選択可能

電装部の下方スライド機構

周辺部分の脱着が不要になり基板交換等が簡単に行えます。

電装部の下方スライド機構

天吊耐油形 GES

外気導入用口を装備

ユニット背面にφ150の外気導入口(2箇所)を用意

外気導入の必要性に考慮してユニット背面に外気取り入れ口を用意。
また、外気取り入れ口は、従来機のSUS製から鋼板製に変更して施工性を向上しています。

ユニット背面

ユニット背面

スポット吹出機能

ユニット前面両サイドにφ125のスポット吹出口を用意

メイン送風口の両サイドにスポット吹出口を用意。
全体空調とスポット空調の同時使用が可能です。

φ125のスポット吹出口を用意

開放された空間をピンポイントに空調可能
(吹出用フレキシブルダクトはオプション)

ユニット天面の隙間を無くし埃だまりを解消

ユニット天面をフラット化して天井面との隙間を排除。

長時間の使用でもユニット上面に埃だまりができないよう衛生面にも配慮した形状にしました。

ユニット天面の隙間を無くし埃だまりを解消

ユニット内にドレンポンプ内臓が可能

ドレン揚程300mmのドレンポンプをオプションで用意。

ドレンポンプは、施工性、デザイン性に考慮して内蔵タイプとしております。

内臓式ドレンポンプ(オプション)

内臓式ドレンポンプ(オプション)

アルミ製フィルタ採用

8層構造のアルミ製フィルタ

8層構造のアルミ製フィルタ

油煙をしっかりキャッチするアルミウール製フィルタは、耐熱温度300℃で油とチリ、ホコリの混じった汚れが熱湯洗浄で簡単に落とせて繰り返し再利用が可能です。

フィルタは前面スライド式により取外しも簡単です。

ドレン配管口径をVP25へアップ

ドレン配管をVP20からVP25へ大口径化して、詰まり防止性能を向上。また、着脱容易なねじ込み式の採用と、0.2mのドレンホースをユニットに同梱して施工時間の短縮を図りました。

簡単メンテナンス

簡単メンテナンス

1.ファンモータ交換
2.送風ファンの交換
3.制御基板の修理、交換
4.熱交換器の汚れ状態の確認

部品交換(1~4)など、ほとんどのメンテナンスがユニット下面から実施可能。迅速なサービスを実現します。

機器据付場所選定上の注意次の場所への設置は、機器故障の原因となる場合がありますので設置を避けてください。

・水蒸気・油・粉などを直接吸い込む恐れのある場所。
・油煙(機械油・動物性油・植物性油など)、蒸気の多い場所。
・硫化ガス(温泉地区など)の多い場所。
・食酢など、酢酸を使用する食品加工工場など。

・肉類・魚介類・揚げ物などのアンモニア系ガスが発生する食品加工工場など。
・酸性またはアルカリ性の腐食性ガスが発生する場所。
・食品加工工場などで次亜塩素酸ソーダを使用する場所。

GK(壁掛形)

GKシリーズ
閉じる

上下ルーバに加え、左右ルーバを新搭載

上下オートスイングルーバに加え、左右オートスイングルーバを追加装備。
おまかせ気流運転が部屋の隅々まで快適な風を行渡らせます。

上下+左右オートスイングルーパ

左右風向調整が8種類のパターンから選べます。

RC-DX3Aの画面

ecoタッチリモコンの画面です。

人感センサ制御対応(オプション)

別置形人感センサLB-KITの使用により、人の活動量に合わせて最適な省エネ制御を実現。

人感センサ

別置形
型式:LB-KIT

高性能なフィルタ2種類を標準装備

部屋の空気をクリーンに保ちます。

部屋の塵ゴミを捕集するエアフィルタに加え、2種類の高性能なフィルタを標準装備。

水洗いサンフィルタ

水洗いサンフィルタは、部屋のニオイの分子を分解して脱臭します。
また、フィルタは水洗いすることで繰り返し使用することができます。

酵素強力除菌フィルタ

酵素強力除菌フィルタは、部屋に浮上するカビ菌などの細菌をフィルタ上に捕集して、細菌の活動を不活化して部屋の空気とエアコン内をクリーンに保ちます。

水洗いサンフィルタと酵素協力除菌フィルタ

酵素強力除菌フィルタの効果としくみ

細菌に対する効果

細菌に対する効果

しくみ

しくみ

(イメージ図)

酵素が細菌に近づくと、酵素の作用で細菌の細胞壁を溶かします。
細胞壁が溶けた細菌は浸透圧により抑圧します。

ワイヤード仕様にもワイヤレス仕様にも対応

ワイヤードリモコン

ワイヤード仕様のecoタッチリモコンがモデルチェンジ

・フルドット液晶画面とバックライトの採用で視認性向上
・ボタンは3つだけのシンプルなインターフェース
・上下に加え、左右ルーバにも対応
・豊富な省エネ機能や各種機能も誘導メニューでカンタン設定
・運転データ表示機能でメンテナンスもスムーズ・12ヶ国の言語表示が可能・フリーフロー設定もより簡単に

ecoタッチリモコン

●ルーバ設定は「左右ルーバ」「上下ルーバ」「おまかせ」の3つのパターンから選択できます。

また、左右ルーバは8パターンの中から設定が可能です。

「左右ルーバ」「上下ルーバ」「おまかせ」の3つのパターンから選択できます

上下ルーバは、吹出し気流を6段階の中から自在に設定できます。
ルーバ風向設定モードで上限位置と下限位置を設定すれば、その範囲内で作動します。

(注)ワイヤードリモコン RC-D4Gを接続した場合は、左右ルーバ設定およびおまかせ操作はご使用できません。

吹出し気流を6段階の中から自在に設定できます

ワイヤレスリモコン(オプション)

オプションでワイヤレス受信部とワイヤレスリモコンを用意

(注)ワイヤレス仕様で使用する場合は別途ワイヤレス受信部とワイヤレスリモコンが必要です。

新機能の左右スイングルーパの操作も可能です。

ワイヤレスリモコン(RCN-D5K)のフタを開けた状態

受信部(大母形)
受信部(小母形)

GF(床置形)

GFシリーズ
閉じる

ecoタッチリモコン

より見やすく、より使い易くなった新リモコン
省エネ操作もカンタン

・高輝度フルドット液晶採用で更に視認性を向上。
・ファンクションスイッチを新装備して操作性を向上。
・12ヶ国言語に対応。
・ボタンは3つだけのシンプルなインターフェース。
・豊富な省エネ機能や各種機能も誘導メニューで簡単設定が可能。
・Q&A機能・連絡先表示・運転データ表示機能などサービス、メンテナンス性を向上する機能を満載。

RC-DX3A

ecoタッチリモコン

フィルタのメンテナンスの簡易化

室内ユニットにおいて、従来1枚ものだったパネルを分割化し、取扱いやすくしました。
さらにパネルそのものの重量も大幅に軽減、ローレットビスを採用したことで作業効率性を改善。

フィルタメンテナンス

GFL,GFU(床置形ローボーイタイプ)

GFL,GFUシリーズ
閉じる

露出形、隠蔽形の2タイプを設定

設定条件に応じて機種選定ができる露出形、隠蔽形を設定。
インテリア性重視の場合は、ペリカウンター内にスッキリ納まる隠蔽形を選定してください。
GFL、GFUともに630mmのコンパクト形ローボーイタイプ。

ワイドな吹出し送風で快適感向上

上方から前方へ60度までワイドな吹出し送風で空調フィーリング向上。
また、施工面でも、下方・後方の2方向配管取出しが可能。
設置場所や工事の自由度が向上。

ecoタッチリモコン

より見やすく、より使い易くなった新リモコン

・フルドット液晶画面とバックライト採用で視認性向上。
・ボタンは3つだけのシンプルなインターフェイス。

ecoタッチリモコン

GAU(床置形システムパッケージアンダーフロアタイプ)

GAUシリーズ
閉じる

廊下や階段下のデッドスペースも有効活用

中~大規模ビル対応の直膨タイプ。
全機種とも奥行430mmの薄型フラットボディなので、オフィスの書類棚やウォールユニットにもぴったりフィット。

インテリジェントな個別分散空調が可能

OA化が生んだフリーアクセスフロアを有効活用が可能。オフィフィスのレイアウト変更にも吹出口移動で柔軟に対応します。
吹出口のシャッター機能により、パーソナル空調を実現。(現地手配)

アンダーフロア空調施工例

アンダーフロア空調施工例
アンダーフロア空調施工例

GU-F(給気処理ユニット)

GU-Fシリーズ
閉じる

GU-F 5つの特長

  • DCファンモータ採用
  • ユニット下面サービス・側面サービスが可能
  • トイレや給湯室などの強制排気に対応する給気分を空調処理します。
  • 給気処理ユニットは、外気導入されたフレッシュエアの空調処理を行い、室内温度への影響を少なくします。
  • 天井裏に設置するダクトタイプのため省スペース化を実現。
吸気処理ユニット GU-F
  • EA(排気):換気扇等での強制排気
  • OA(外気取入):室内の換気に必要なフレッシュエアを戸外から取り入れます。
  • SA(給気):給気処理ユニットで空調処理されたフレッシュエアを室内へ。

排気見合いで同量の外気を取り入れないと、室内が負圧になるため階段やドアからの外気を吸ってしまいます。
(給気処理ユニットを使用するとEAとOAがバランスするため)
廊下やトイレなども快適に空調するために給気処理ユニットをおすすめします。

ecoタッチリモコン

より見やすく、より使い易くなった新リモコン

・フルドット液晶採用とバックライトの採用で視認性向上。
・ボタンは3つだけのシンプルなインターフェイス。

ecoタッチリモコン

シリーズ・容量一覧

容量/シリーズ 22形 28形 36形 45形 56形 71形 80形 90形 112形 140形 160形 224形 280形 450形 560形
0.8馬力 1馬力 1.25馬力 1.6馬力 2馬力 2.5馬力 2.8馬力 3.2馬力 4馬力 5馬力 6馬力 8馬力 10馬力 16馬力 20馬力
天井埋込形4方向吹出し GT
天井埋込形2方向吹出 GTW
天井埋込形1方向吹出し小容量 GTSC
天井埋込形1方向吹出し GTS
ビルトイン形 GR
高静圧ダクト形 GU
天吊形 GE
天吊耐油形 GES
壁掛形 GK
床置形 GF
床置形ローボーイタイプ露出形 GFL
床置形ローボーイタイプ隠蔽形 GFU
床置形システムアンダーフロア GAU
給気処理ユニット GU-F

☆は受注生産品

お問い合わせ・サポート

ご購入について

アフターサービス・サポート

取扱説明書・資料関連

シリーズ⼀覧へ戻る

法人のお客様
