設備用パッケージエアコン「標準床置ダクト ASVP-HAシリーズ」

省エネ性と操作性を高次元で融合した新型ASV4登場

高効率モータを新搭載して高い省エネ性を確保。
既に当社店舗用パッケージエアコンに採用して好評を博しているエコタッチリモコンを標準装備して操作性を極めました。

室内ユニット

●室内ユニット
ASVP2244
ASVP2804

室外ユニット

●室外ユニット
AUCVP2244HA
AUCVP2804HA

ASVPシリーズ 3つの特長

省エネ性

対象全機種2015年省エネ基準値クリア
IE3規格をクリアした高効率モータを室内ユニットに標準搭載。

新技術

高付加価値な新技術各種を新たに採用。

操作性

エコタッチリモコンを室内ユニットに標準装備。

ラインアップ一覧

ASVP-HA 標準床置ダクト

5馬力 8馬力 10馬力 16馬力 20馬力
セット形式 ASVP1404HA4 ASVP2244HA4 ASVP2804HA4 ASVP4504HA4 ASVP5604HA4
室内 ASVP1404 ASVP2244 ASVP2804 ASVP4504 ASVP5604
室外 AUCVP1404HA AUCVP2244HA AUCVP2804HA AUCVP4504HA AUCVP2804HA ✕2

2015年省エネ基準をクリア(5〜10馬力全機種)

設備用パッケージASV4型シリーズは2015年度目標値を大幅にクリアした高効率な設備用パッケージエアコンです。

国の機関や都道府県・市町村などの公共機関をはじめ、事業者や国民、各製造メーカーが環境への負荷の少ない「環境物品等」の購入や調達を促進するグリーン購入法もクリアしています。

■APF値(5・8・10馬力)(注1)

5〜10馬力全機種2015年省エネ基準をクリア
  • 01JRA4048:2006に基づき算出した値です。
  • 02従来機は、ASVP ○○○3HBです。
  • 03冷房定格能力28kW以下ダクト仕様の場合。

2種類のデマンド制御機能

室外ユニットでデマンド率(80、60、40、0%)を選択し、外部信号により制御する従来からの圧縮機でのデマンド制御に加え、ダイレクトに電流値をコントロールするデマンド制御が可能になりました。

デマンド制御に求められる大切な要件は、「確実にデマンド抑制を実施」すること。最大電流値を直接制御することで、より確実なデマンド制御が可能です。

■従来 圧縮機回転数を制御

従来:圧縮機回転数を制御 新:電流値を制御

■新 電流値を制御

新:電流値を制御

【圧縮機回転数】

【圧縮機回転数】

【電流値】

【電流値】
  • 保護制御時は設定値を越えて運転しますのでご注意ください。

更新専用機もご用意しました

既設冷媒配管流用で工費短縮・工費削減

高効率を極める新「冷媒圧力制御」方式を搭載

従来の「低圧一定制御」方式による運転(高負荷要求にも即対応できるよう、圧縮機回転数をつねに高目にキープ)だけでなく、「エネルギーロス」低減化をさらに目指した、「圧縮機の仕事量を必要最小限にとどめる」新冷媒圧力制御技術を確立し、より高効率な運転を実現しました。

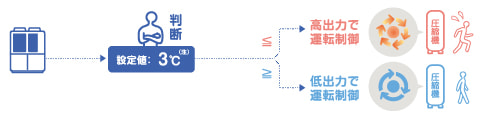

■新方式の仕組み

新方式の仕組み

設定値:リモコン設定温度と室内の吸込み温度との差
室内ユニットの7SEG/外部入力に設定値(基準温度差を入力)

  • 設定値の数値は任意です。
新「冷媒圧力制御」方式

新型ASV4シリーズの高効率を実現する3つの技術

高効率圧縮機と新制御インバータ,高性能熱交換器,IE3規格対応高効率ACモータ

高効率圧縮機と新インバータ制御

集中巻モータと新ベクトル制御で『高出力』『総合効率向上』を実現

圧縮機のモータ集中巻コイル化により銅量を低減した巻線に変更し、中間時に損失比率が大となる銅損を低減、高グレード希土類磁石の使用と巻線ターン数アップにより、誘起電圧を増大し、運転時の電流を低減しました。

中間性能が向上

新ベクトルV/F制御インバータの採用により、弱め磁束制御を積極的に適用し高速領域の運転を容易化。さらに、インバータ過変調制御(インバータの出力電圧を最大限に利用)とPWMパルス分割出力制御(高速時のインバータ電流振動の抑制対策)を追加することで高速運転を可能とし、新圧縮機モータとの組合せで中間性能向上と両立しました。

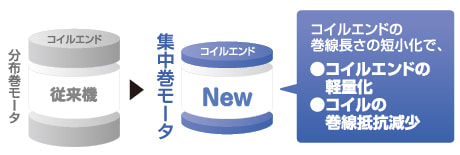

■モータ構造イメージ

コイルエンドの巻線長さの単勝化でコイルエンドの軽量化・コイルの巻線抵抗減少

圧縮機バイパスポート追設による高効率化

圧縮機の冷媒吐出口より外周側にバイパスポートを追設。中間領域における過大圧縮損失を低減し、高APF化を実現した。

圧縮機バイパスポート追設による高効率化

室外機の熱交換器のパス割見直し + 分配方式を変更

熱交換器のパス割り形状を見直しして冷媒の分配性能を改善、有効伝熱面積を拡大しました。また、液側の冷媒分配方式をヘッダ方式からディストリビュ−タ方式に変更し、熱交換器性能を最大限引き出して効率性を更に高めております。

ヘッダ方式とディストリビュータ方式

室内ファンモータ(ACモータ)に高効率なIE3規格モータを採用

鉄損、銅損、機械的な損失の低減により高効率と省エネの両方を実現、さらに損失低減により温度上昇低減と耐熱クラス155(F)の標準採用により約4倍の長寿命化を実現した。モータの運転点を改善しモータ効率を従来機対比5%向上しました。

機能、利便性を向上させたecoタッチリモコンを標準装備

フルドット液晶画面とバックライトの採用で見やすく、ボタンは3つだけのシンプルなインターフェースで使い易いecoタッチリモコン。豊富な省エネ機能や各種機能も誘導メニューでカンタン設定。

Q&A機能・連絡先表示などサービス性アップ。運転データ表示機能でメンテナンスもスムースです。

ecoタッチリモコン

1ユニットを2リモコン制御する場合は
ecoタッチリモコン(形式:RC-DX2)をご使用ください。

ecoタッチリモコン主要機能紹介

機能の名称 説明
省エネ機能 省エネスイッチ 快適性を損なわない範囲で能力を抑えた省エネ運転が可能です。
切忘れ防止タイマー 運転開始から任意の時間(30分から240分の間)で自動停止します。
温度設定自動復帰 一時的に設定温度を変更した後、元の設定温度に自動復帰する機能です。
時間入タイマー 設定した時間後に自動で運転を開始します。
時間切タイマー 設定した時間後に自動で運転を停止します。
時刻入タイマー 設定した時刻に自動で運転を開始します。
時刻切タイマー 設定した時刻に自動で運転を停止します。
ウイークリータイマー ウイークリーで運転入切、運転モード、風量、温度、休日などが設定出来ます。
快適機能 大型液晶タッチパネル 3.8インチの大型画面で視認性と操作性を向上しました。
温度設定刻み切換 表示温度を1℃と0.5℃の選択が可能です。
冷房暖房ファン残留運転 運転後に室内ユニット内に残った水分を除去する運転が可能です。
便利機能 ハイパワースイッチ 急いで冷やしたい、暖めたい時に最大能力を15分間継続するスイッチです。
バックライト 暗い部屋で操作するときに便利な操作部点灯機能です。
管理者設定 特定の決まった人だけしか操作出来ないようにする機能です。
見てみて 消費電力量、運転時間など省エネに関する情報が確認できます。
停電補償 停電時でもリモコンに記憶された内容を記憶保持致します。(最大80時間まで)(注1)
るす番運転 長期に渡り、酷暑、極寒になる環境化で電子機器等を保護するための機能です。
連絡先表示 万が一の機器故障の場合の連絡先を表示する機能です。
Q&A表示 操作方法に困った際の簡単説明がご覧頂けます。
設定温度範囲 冷房・暖房運転のリモコン設定温度上下限範囲を変更出来ます。
操作時ブザー音 リモコン操作時の『ピッ音』の有音・無音設定が出来ます。
2言語表示 日本語と英語の2言語切替表示が可能です。
施工性・サービス性向上機能 USB接続口(mini−B) スケジュールタイマー設定など情報量の多い設定を一括入力できる機能です。
点検表示 機器に異常が生じた時の情報を確認することができる機能です。
運転データ表示 エアコンの運転状態の様々な情報をリアルタイムで表示する機能です。
フィルターサイン 室内ユニットのフィルターのメンテナンス時期をお知らせする機能です。
バックアップ機能 ローテーション制御、フォルトバックアップ制御、キャパシティバックアップ制御が可能です。(注2)
  • 01時刻設定内容を最大80時間バックアップします。停電補償のデータ(設定など)には制限時間はありません。
  • 022台のユニット(室内機)を一つのリモコンで制御する場合のみ有効な機能です。

風量範囲表(室内ユニット) (m3/min)

P140 P224 P280 P450 P560
最小 30 50 60 90 120
定格 35 56 78 128 160
最大 55 85 95 150 200

使用温度範囲

業界トップクラスの配管長で施工性向上

■5馬力以上

  • 室外ユニットを室内ユニットより下に設置する場合の高低差は15m

■8馬力以上

  • 室外ユニットを室内ユニットより下に設置する場合の高低差は40m

ロングライフフィルタを標準装備

工場設備のニーズに応え、ASVP-HAシリーズには、耐久性に優れたロングライフフィルターを標準装備しています。

サービス性の向上

パネルを外してサービス可能

機械室と熱交室を分離し、熱交の吸込空気が機械室側からバイパスしない構造となっておりますのでパネルを外してのサービスが可能です。

  • 図は8・10・16・20馬力のイメージです。
送風室と機械室

フィルタメンテナンスの簡易化

室内機のフロントパネルの分割化とローレットビスの採用でフィルタのメンテナンスが迅速に行えます。

ローレットビス採用

7SEG表示機能

室外ユニット基板上に各種運転データをデジタル表示する「7SEG表示」に高低圧など表示項目が追加。計器等を使用せず、運転状況の確認が可能となりました。また、ポンプダウンスイッチを装備していますので冷媒回収作業が短時間に行えます。

7SEG表示機能
