EXCEEDHYPER 超高効率を実現する立役者 2015年省エネ基準値クリア 2016年グリーン購入法基準値クリア

店舗オフィス用エアコン「エクシードハイパー(超高効率省エネタイプ)」

  • 特長
  • 機能・仕様

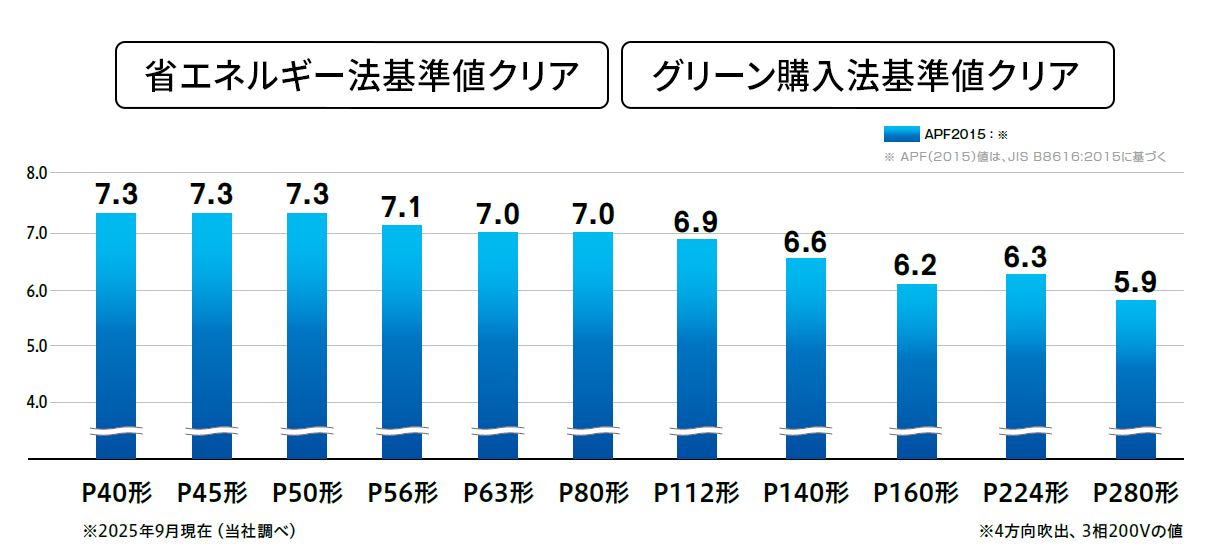

高APF値

2015年省エネ法基準値クリア

業界トップクラスのAPFを達成

天井埋込形4方向吹出し FDTZP-5SAシリーズ

熱交換器のスリム化&“銅管・フィン”の高密度化。さらに運転効率を向上

28%スリム化(従来機から全機種)

従来より細い外径5.0mmの銅管を採用。熱交換器の高さ・長さは その ままで 、銅 管 本 数・フィン枚数を増やすことで熱交換器のスリム化と、熱交換性能の向上を両立させました。

銅管経20%縮小
2.5馬力以下 旧10段 FDTZP635S FDTZP715S 高密度化 13段 新 FDTZP635SA FDTZP715SA 3馬力 旧14段 FDTZP805S 高密度 18段 新 FDTZP805SA 4~6馬力 旧14段 FDTZP1605S 高密度 18段 新 FDTZP1605SA

ユニット内の空力性能を向上 冷媒の動きを最適コントロール


機内圧力変動低減バンク 室内ユニット内の圧力変動を低減し、低騒音を実現 ファンガード(標準装備) 整流効果により静音性を実現するファンガード

小容量室外ユニットが更に進化。

New! 10月発売予定 EXCEED HYPER FDCZ(S)P-H(K)A

冷媒削減:環境性UP

冷媒封入量を約13%削減(現行比)。環境に配慮し少冷媒化を実施。(P63形を除く)

追加チャージ不要の現地配管長さ(m)

ZP40~56 20
ZP63 30

設置自由度UP

冷媒配管長の下限条件を撤廃。様々な現場に対応。

施工性UP

短配管施工時の冷媒量調整が不要に。施工時間の短縮を実現。

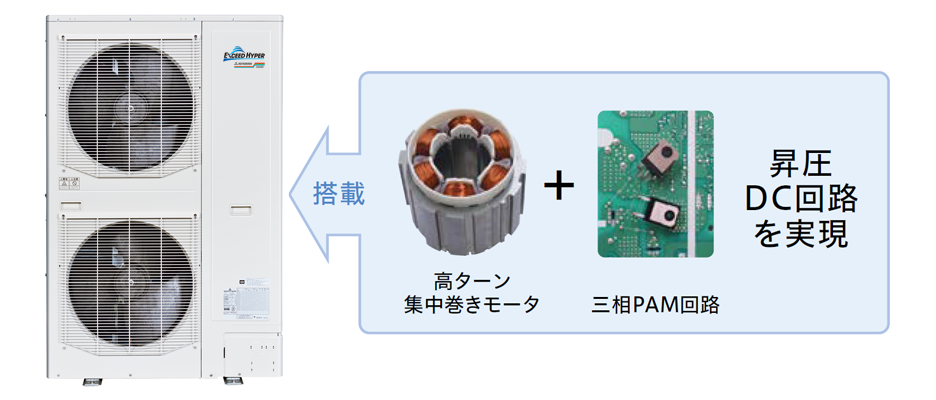

「三相PAM制御」を実現。運転範囲を拡大

高電圧モータ(Max370V)の高性能を生かし切るため、三相PAM回路を新開発して搭載。効率アップと運転範囲拡大の両立を実現

1.高効率を実現 2.快適性を確保

新制御「2膨張弁回路」を搭載。ユニット内の空力性能を向上 冷媒の動きを最適コントロール

冷媒の流れ(流量・流速)と圧力を最適制御して、お客様ごと、時々刻々と変化する空調環境において常に高効率を実現。

1.高効率を実現 2.快適性を確保

全てのお客様へのメリット

使用温度範囲を拡大

酷暑の夏。極寒の冬。厳しい環境下で高効率空調を実現。

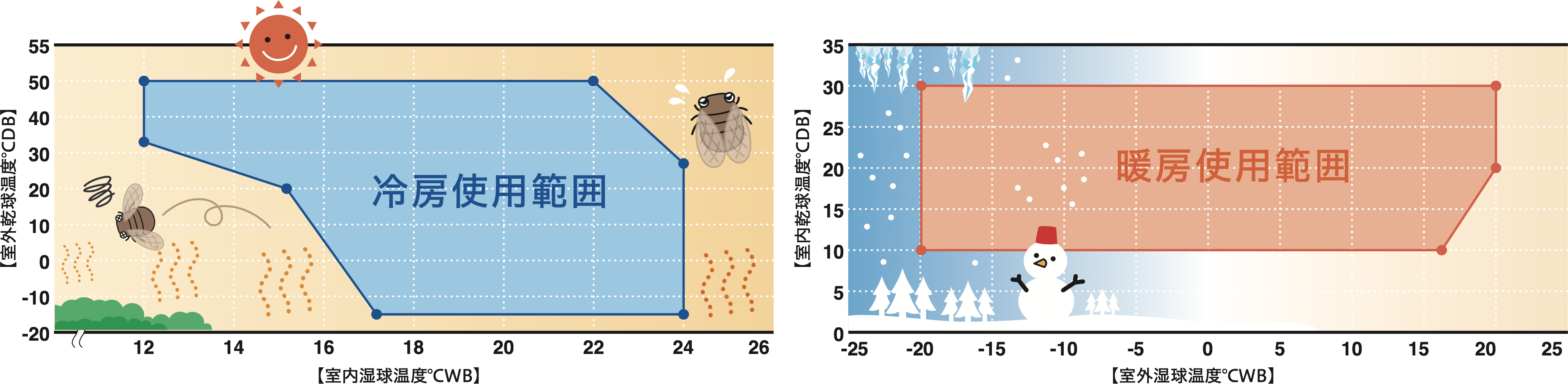

冷房使用範囲と暖房使用範囲

ピークカット運転&デマンド制御

ecoタッチリモコンとの連携でピークカット運転が可能。また、デマンドコントローラとの連携でデマンド制御も可能です。

例 お昼時のピークカット

選べる2種類のサイレントモードを搭載

2種類のサイレントモード1
【選択肢:1】定格運転時の運転音から-3dBダウン
2種類のサイレントモード2
【選択肢:2】運転音の上限50dB以下にキープ

安全対策、転倒防止

■ワイヤ挿入穴を用意。(3HPを除く)
地震や強風などによる転倒事故防止に効果があります。

室外ユニット天板の前後、計4ヶ所に合計8個のワイヤ挿入用穴(※)を設けました。固定脚のアンカーボルトの固定と、ユニット上部をワイヤ掛けの両施工で、ユニットの転倒防止性能を高めます。

  • 4~6馬力に搭載しています。
  • ユニットの固定脚はアンカーボルトで必ず固定してください。
ワイヤ挿入穴を用意。(3HPを除く)地震や強風などによる転倒事故防止に効果があります。

寒冷地にも対応

■ドレンパンヒーターの搭載が可能。氷柱の発生を防ぎます。

ドレンパンヒータをご用意。極寒地での運転時に、ドレンパン上に発生する「氷柱」がファンと接触し破損する事故を未然に防ぎます。

ドレンパンヒータの搭載が可能

ユニットの底板に、耐食性、耐熱性にすぐれた溶融メッキ鋼板を使用

溶融亜鉛(Zn)を主にアルミニウム(Al)、マグネシウム(Mg)からなる溶融メッキ鋼板です。端面部が空気中に暴露された場合でも、メッキ層から溶け出したAl、Mgを含む緻密な亜鉛系保護皮膜が、端面部を覆うため耐食性に優れます。

鋼板

工事店、サービス店様メリット

工事店、サービス店メリット

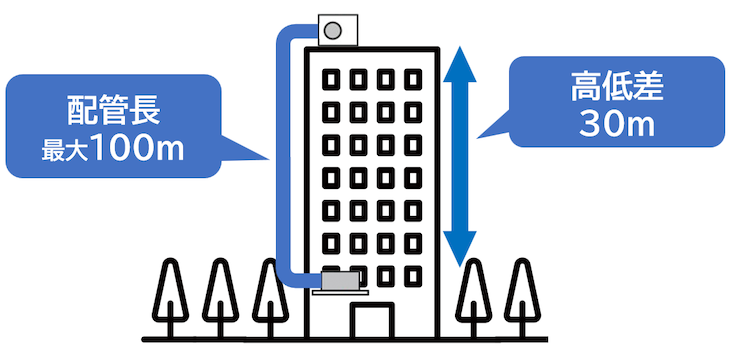

長配管対応

高い設置自由度を実現

片道配管長
室外ユニット容量 制限長さ
ZP40~63 50m以下
ZP80 70m以下
ZP112~160 100m以下
工事店、サービス店メリット
室内・室外ユニット間の高さの差
室外ユニットが上の場合 室外ユニットが下の場合
30m以下 15m以下
設置自由度を拡大

既設冷媒配管対応

内蔵リニューアルキット
工期短縮

■工期短縮
撤去・補修工事不要です

天井・壁内の冷媒配管の撤去工事や補修工事が不要です。

施工費削減

■施工費削減
冷媒配管購入費・廃材処分費不要です

新規冷媒配管購入費は不要。既設冷媒配管の廃材処分費も不要です。

工事の質向上

■工事の質向上
現場の仕上がりに美しさを保てます

配管新設施工による天井補修等が不要で見栄えの問題も生じません。

配管抜き方向が4方向から選択可能

配管抜き方向が前後横下の4方向から選択可能。ハーフブランクも拡大※

配管抜き方向の選択肢を増やしました。また、施工事例の多い前面と側面の抜き穴は従来形よりサイズを拡大。

  • 4~6馬力に対応しています。
配管抜き方向が4方向から選択可能

サービス作業の能率アップ化

サービスパネルのパネル固定用ネジ削減※

固定ネジを減らすことで施工時やサービス時のスピード化を実現しました。

  • 4~6馬力に採用しています。
ユニットのパネル固定用ネジ削減

基盤交換をスピーディに

インバータ基盤に観音扉構造採用※

制御基板の後ろ面に配されたインバーター基板のサービス性を高めるため観音構造を採用して、簡易かつスピーディな基板交換を可能にしました。

  • 4~6馬力に対応しています。
インバータ基盤に観音扉構造採用

制御基板保護

雨避けカバーを装備※

制御基板に雨水が掛かりにくくなるよう、透明のサービスカバーを用意。試運転やサービス時の急な天候変化にも対応できます。

  • 4~6馬力に対応しています。
透明サービスカバー

工具はそのまま使用可能

冷媒R410A工具もR32冷媒にそのまま使用可能

冷媒R410A工具がそのまま使用可能。
