天井埋込形2方向吹出し FDTWシリーズ

店舗オフィス用エアコン「天井埋込形2方向吹出し FDTW」

業界初!セパレート4ルーバ搭載でフリーフロー同時制御も可能

設定パターンは約20万通りから選択可能

活用例1 スポット+広角風 活用例2 エリア風 活用例3 広角スイング
  • 風の流れはイメージです。

パネルデザイン統一化で美観性を向上

標準パネルとラクリーナパネルのデザインを統一

新型ラクリーナパネルはスリットラインを止めフラットデザイン化

・パネル降下時にフィルタ清掃と合わせパネル表面のクリーニングも容易。

・吹出口の形状最適化を実施して天井汚れ防止効果を高めました。(標準パネル共)

標準パネルとラクリーナパネルのデザインを統一

ラクリーナパネル昇降長を4メートルに拡大

ラクリーナパネル昇降長を従来の2メートルから4メートルに拡大。

5メートルを超える高天井でも脚立なしでフィルター清掃が可能です。

  • 昇降長は10センチ単位で設定が可能です。

CNTA端子

室内ユニットの制御基板上にCNTA端子を装備しました。

ホテル等で採用されているセキュリティーカードシステムとエアコンのON/OFFを連動することが可能で退出時の切り忘れ防止ができ省エネに繋がります。

人感センサ制御対応で快適性向上(オプション)

人感センサで人の有無と活動量を検知

型式:LB-TW-6W

右図のコーナーリッド部にのみ人感センサを取付可能です。

3段階制御

パワーコントロール、待機、全停止。
1 Power Control
(パワーコントロール)

人の活動量を検知し、
設定温度を補正します。

省エネ制御
快適制御
不在
2 Auto Off/Stand by
(待機)
人の不在を検知して1時間が経過すると、運転を「待機状態」に。室外ユニットの圧縮機や送風ファン、室内ユニットの送風ファンも停止します。人の在室を検知すると自動で運転を再開します。
3 Auto Off/Stop
(全停止)
待機状態になってから12時間が経過すると「STOP(全停止)」します。再び人の在室を検知しても運転は自動復帰しません。長期休暇に入る前など、エアコンの消し忘れによる無駄な電力消費を未然に防ぐことができます。

ワイヤレス仕様(オプション)

ワイヤレス受信部をユニット本体のパネルコーナー部に装着可能にして操作性、機能性を向上しました。(形式:LA-TW)

  • 01ワイヤレス受信部はラクリーナパネル・標準パネル共にご使用になれます。
  • 02ワイヤレス仕様で使用するにはワイヤレスリモコン(形式RCN-D5)が別途必要となります。
  • 03当組合せにてご使用ください。

CHECK1とCHECK2は故障時に点滅します。

バックアップスイッチはリモコンの電池切れの応急運転時に使用できます。

標準パネルとラクリーナパネルのデザインを統一

施工性・サービス性の向上

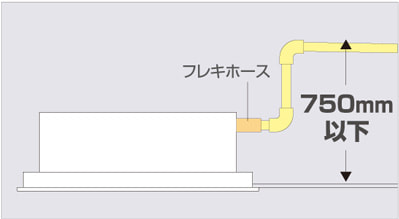

高揚程DCドレンポンプを搭載

750mmの高揚程と高い省エネ性を両立した高性能DCドレンポンプを標準装備しました。

ドレンパン汚れ確認用窓を装備

パネルを外すことなくドレンパン汚れが確認できます。

ドレン水注水試験用配管リッドを装備

ドレン水通水試験用配管リッドを着脱可能にしてドレン水通水試験の容易化を実現しました。

ドレンパン用抗菌剤(オプション)

交換用ドレンパン抗菌剤(注)

交換用抗菌バッグは、抗菌性のある銀イオンを含ませた、特殊ガラスです。
ドレン水に接触すると、銀イオンが溶け出し、スライムの原因となる雑菌(細菌、⽷状菌(カビ)、酵⺟)の繁殖を抑制します。

  • 冷房2シーズン目以降は、交換用ドレンパン抗菌剤をご使用下さい。
品番HA07187(10個入り) 品番HA07664(チャック付袋:2個入り)
交換期間冷房3シーズン 交換期間冷房3シーズン

ドレンポンプ試運転用チェッカ(オプション)

電源が供給されていない現場でもドレンポンプ試運転が可能になりました。

室内ユニットのドレンポンプコネクタに接続するだけで使用できます。
(単三乾電池10本が必要です:別売)

●品番:HA06722

ドレンポンプ試運転用チェッカ

パネル仮止め機能を装備

パネル仮止め機能を装備しパネル重量の軽量化と合わせて室内ユニットを天井に据え付ける際の施工性を向上しました。

ユニットとパネルの中心位置を統一

ユニットとパネルの中心位置を合わせることで、施工性を一層高めました。

更新時に便利なリニューアルパネルをご用意

室内ユニット更新時に天井開口部にスキマが生じる場合に便利なリニューアルパネルをラインアップ致しました。
