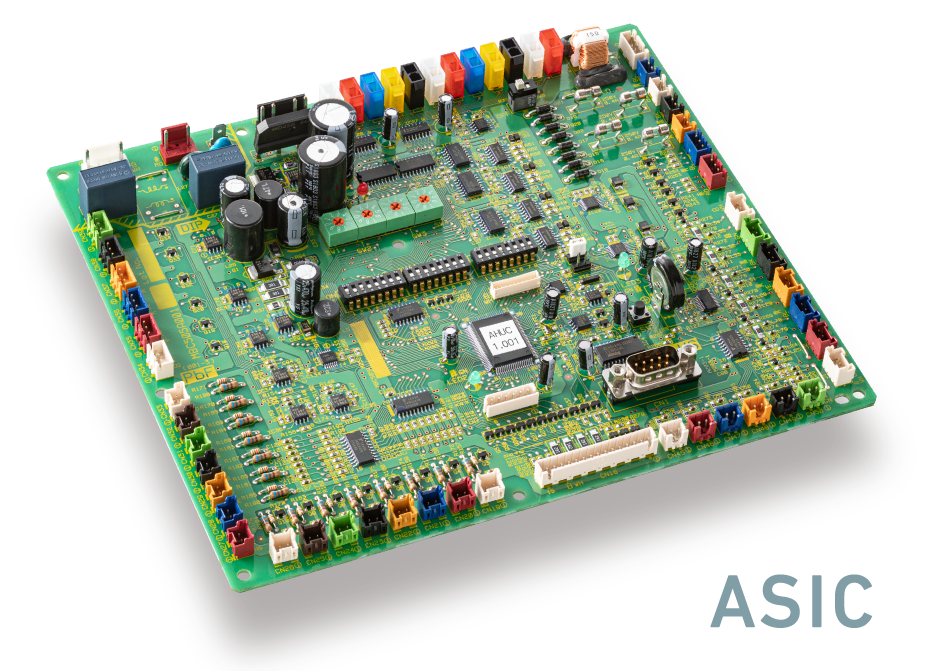

ASICは様々な空調制御機能をはじめ、エアハンの操作・管理に役立つ便利機能を多数搭載。用途に合わせた機能を柔軟に選択することが可能です。
各種センサーや制御関連機器をエアハンにパッケージング化することで現地配線作業削減による工期短縮が図れます。また集中リモコンによりエアハンシステムの操作・管理のスマート化に貢献します。
ASICは温度/湿度制御を始め、機能部品の制御やシステム制御等、幅広い制御に対応可能です。
制御関連機器のパッケージング化により現地配線作業を削減。現場の工期短縮に貢献します。
ASICは三菱重工独自通信網であるスーパーリンクシステムに対応しており、三菱重工サーマルシステムズ製集中リモコンによる空調システムの一括管理が可能となります。
製品に付属の7SEG基板から各種設定が可能です。
ASICおよび7SEG基板を制御盤内に設置します。取付スペースもコンパクトなため内蔵タイプや別置タイプの制御盤にも簡単に組込むことが可能です。
様々な空調制御に加え、オプション機器の連動による便利機能も多数搭載しております。
吹出温度計測値が目標吹出温度となるように冷温水コイルに接続されているバルブの制御を行います。
除湿運転時は冷温水コイルでの冷却除湿後に再熱コイルにて目標吹出温度を制御します。
暖房運転時は加熱コイルにて加湿後の吹出温度が目標吹出温度になるよう制御を行い、気化式加湿器による加湿を行います。
還気温度計測値と目標還気温度の差により吹出温度指令を変化させ還気温度計測値が目標還気温度となるよう冷温水コイルに接続されているバルブの制御を行います。
夜間送風制御
（ナイトパージ）機能
ピークカット運転
急速暖房運転
省エネ制御
凍結防止制御
フィルター差圧保護制御
水量確保制御
結露抑制制御
室圧/給気圧一定制御
風量表示機能（注）

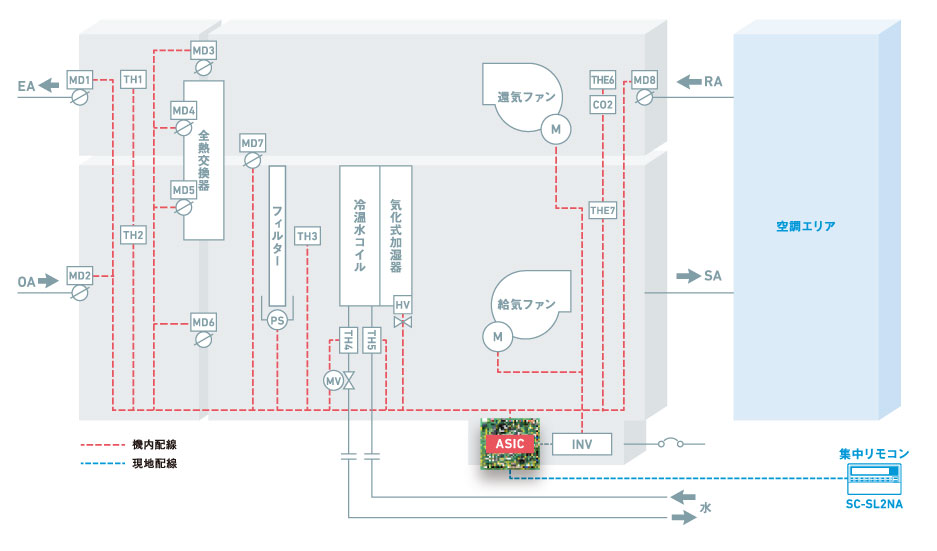

システム図（全熱交換器、バイパスダンパー付）
発停制御
加湿制御
モード切替制御
風量制御
温度制御
CO2濃度制御
遠方との入出力
水量確保制御
制御盤状態表示
凍結防止制御
ダンパー制御
フィルター差圧保護制御
全熱交換器制御
結露抑制制御
ピークカット制御
故障・異常表示
ウォーミングアップ制御
| 項目 | 仕様 | |
|---|---|---|
| 最大接続枚数（注1） | 3枚 | |
| 最大接続台数（注2） | 99台 | |
| 入出力点数 | アナログ入力 | 7点 |
| デジタル入力 | 15点 | |
| アナログ出力 | 6点 | |
| デジタル出力 | 12点 | |
| 消費電力 | 24.9W | |
| 電源仕様（注3） | 単相200V 50/60Hz | |
| 基盤外形寸法 | 220（W）×190（H）×40（D） | |
| 実運転寿命 | 2万時間以上 | |
| 質量 | 約250g | |
