CO₂冷媒　冷凍冷蔵コンデンシングユニット 「C-puzzle（シーパズル）」M-DIOMAC^※対応機

ノンフロン、オゾン層破壊係数「0」、地球温暖化係数「1」

自然冷媒“CO₂”を採用し、地球環境の保護に大きく貢献

1.5kW以上の業務用コンデンシング ユニットが指定製品化され、2025年までに地球温暖化係数（GWP）1,500以下達成基準として課せられています。GWPが1である自然冷媒CO₂を採用したコンデンシングユニットを開発。地球環境の保護に貢献します。

右のラベルはフロン排出法に基づく指定製品に使用されている冷媒フロンの環境影響度（GWP）について、定められた目標への達成度を表したものです。製品を選択する時の参考にしてください。

C-puzzleについて

1.冷凍冷蔵まで幅広い温度帯に対応

• -35℃〜+5℃までの庫内温度に対応。
• 冷凍冷蔵倉庫をはじめ、ショーケース向けなど様々な場面で活躍。

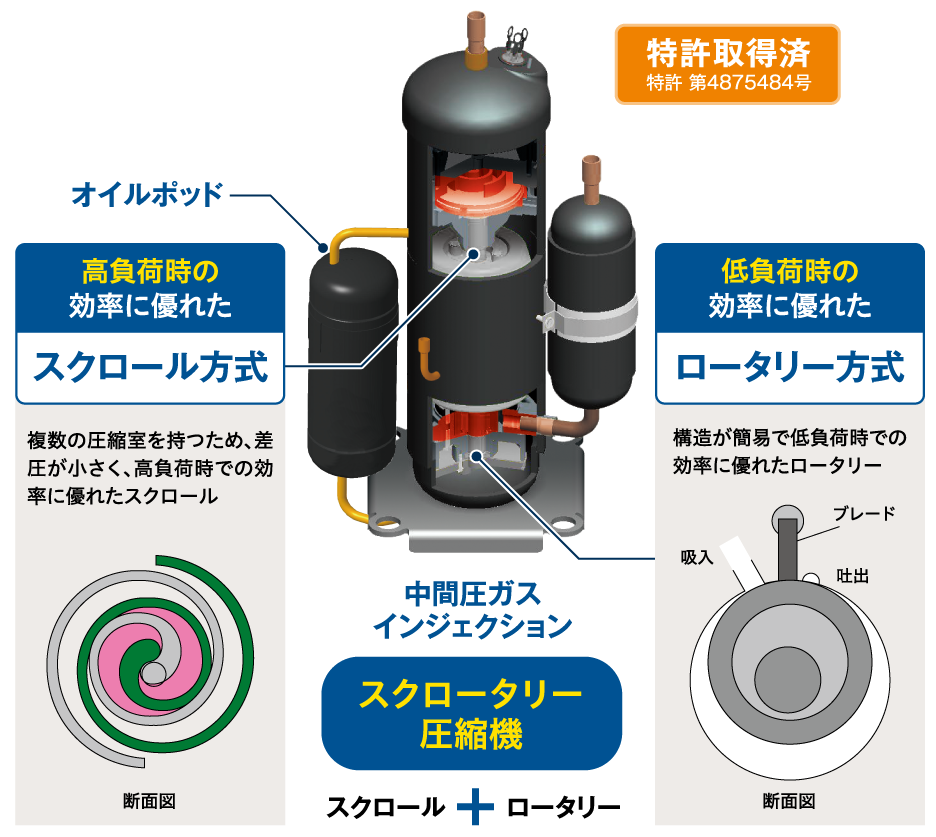

2.Q-tonで採用の世界初2段圧縮式「スクロータリーコンプレッサ」搭載

• 低圧力比に優れたロータリーと高圧力比に優れたスクロールを組み合わせ、CO₂冷媒の高差圧に対応。高効率を達成！

3.ガスインジェクションサイクル（高効率サイクル）の採用で省電力を実現

4.余裕の長配管で設計の自由度と施工性向上

• 配管の長さは最大100ｍまで！クーラーユニットとの高低差は22ｍまで使用可能。

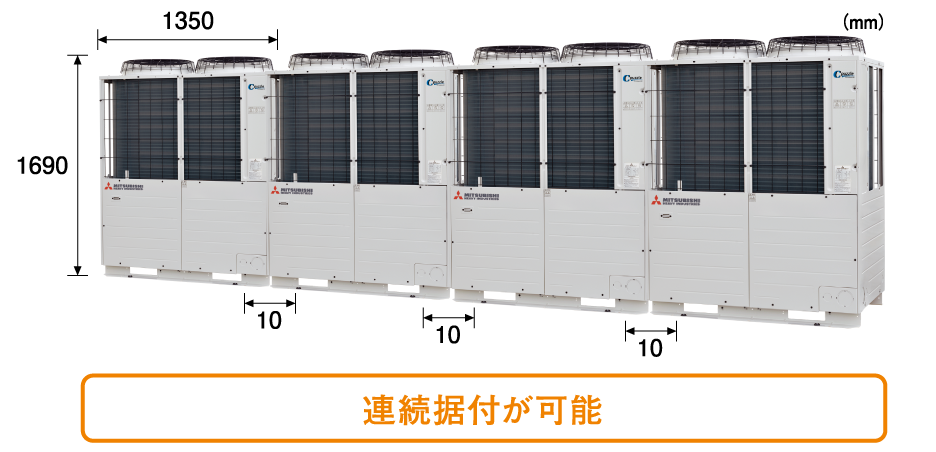

5.機械の連続設置ができ、省スペース（10,20馬力）

• 10,20馬力は業務用自然冷媒CO₂ヒートポンプ給湯機Q-tonと同一外形で、混在据付の場合もレイアウトが簡単で、側面連続設置が可能。

● 環境省補助金制度

名称：コールドチェーンを支える冷凍冷蔵機器の脱フロン・脱炭素化推進事業
補助率：原則1/3
            （冷凍冷蔵倉庫、食品製造工場、食品小売店舗）
   ※補助金は永続的でなく年度により異なるため、詳細は環境省のホームページでご確認ください。
        自然冷媒普及促進サイト（環境省）

• 【動画】自然冷媒機器導入に関する環境省の補助金スケジュールご紹介

  （YouTubeへリンクします）

• 冷凍冷蔵倉庫、ショーケース向け

• Press Information：CO₂冷凍冷蔵コンデンシングユニット M-DIOMAC対応機（三菱重工業株式会社のウェブサイトへリンクします）
