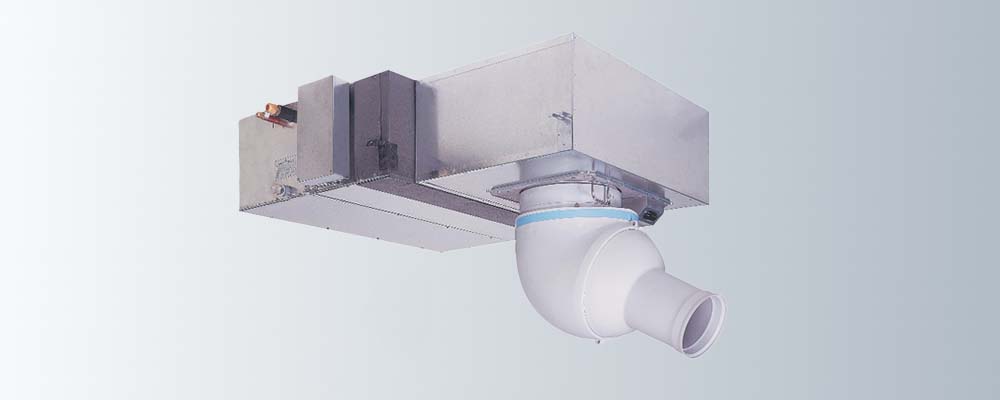

省エネ・ダクトレス・バリアゾーン空調 VZシステム

機材「VZシステム」

必要スペースのみのゾーン空調で快適環境を実現。

  • VZシステムは、三菱重工冷熱(株)の取扱商品です。

必要なスペースのみのゾーン空調

省エネ・省コストのダクトレス空調

ダクトを使わずに高風速で広範囲な活動領域を部分的に空調します。

省エネ・省コストのダクトレス空調

スイング角度は30°~120°

吹出しノズルが360°回転し、リモコンで制御可能

活動領域に合わせて、風の広がりは30°、60°、90°、120°の4段階切換えがリモコンでできます。
上下には80°手動で設定できます。

天吊タイプ ノズル作動範囲 水平には120°、垂直には80°

体感温度(SET*)での冷房感

冷房と強力ゆらぎ風でさわやか冷房

  • 風の温度が30℃でも風速が大きいと体感温度は27℃(相対湿度60%、風速4m/s)になります。
    従来方式とは異なる省エネ冷房システムです。
  • 吹出し口がスイングするので、自然に近いゆらぎ風となり快適性が増します。
冷風の到達風速と風温 水平には120°、垂直には80°
  • SET*(エス・イー・ティー・スター 標準新有効温度)…風速や温度の要因を考慮して、実際に人が感じる温度

ハイパーLXマルチと組合せ/GHPと組合せ

24時間操業の企業にも、新快適冷房が可能

  • 2交替、3交替で24時間操業を実施している工場やオフィススペースは、VZ・LXマルチ/VZ・GHPのコンビなら、24時間快適工場と24時間快適オフィスを実現します。
VZ・LXマルチ/VZ・GHPのコンビなら、24時間快適オフィスを実現

VZシステムでダブル省エネ効果

必要スペースだけを冷房にするため、高い省エネを実現するVZシステム。

  • 高効率ハイパーLXマルチ/ガスエネルギーで低コスト、省エネ空調が実現できます。
  • 体感温度重視の省エネ空調

空調スタイルに応じた室内ユニットとも組合せ可能

事務所用として、4・3・2方向吹出しカセットタイプなどとの組み合わせも可能です。

VZシステムと室内ユニットの組合わせ例

■天吊りタイプ

天吊りタイプ

適用組合せ 他

システム器材

システム器材
  • 1必須器材、任意器材
  • 2吹出しチャンバは(注)のワイドスイングかラインスイングのどちらかを選定してください。

吹出ノズルと吹出ノズル用ワイヤレスリモコン(標準付属)仕様

SAO03647
設置 設置場所 屋内 電気特性 絶縁抵抗 10MΩ以上
質量 23kg 耐電圧 1800V-1秒間
グレー(底板パネルは生地色) 吹出特性 ノズル内径 φ210mm
使用周囲温度 使用可能範囲 最高使用風温 60℃
付属品 赤外線リモコン 制御 スイング周期 低速・中速・高速設定
電気特性 電源電圧 単相200V スイング角度 30・60・90・120度設定
周波数 50Hz 60Hz スイング中心 360度任意方向設定
入力 10W 12W 操作方法 赤外線リモコン
最大電流 0.3A 0.3A
備考

高断熱仕様 風量:30~40m3/min 圧損:235Pa(35m3/min時)

ノズルスイング:左右(電動)、上下(手動)

(ご注意)

  • システムの空気吸込口には、必ずフィルタを取り付けてください。
  • 著しいほこり、オイルミストなどの雰囲気では使用しないでください。

吹出ノズル用リモコン(吹出しノズルに同梱)

  1. 首振運転 入・切スイッチ
  2. 中心位置左スイッチ(360度可能)
  3. 中心位置右スイッチ(360度可能)
  4. 首振速度設定スイッチ(低・中・高、ただし30度の場合は低・中のみ)
  5. 首振角度設定スイッチ
  6. 追加ファンクションスイッチ
  • 1吹出ノズル回転中に障害物に当たると、モーター保護装置が働きます。リセット方法はリモコンボタンを3→2→1の順に押してください。
  • 2吹出ノズルはインバータの出すノイズ高調波により、誤作動する場合があります。

その場合は三菱重工冷熱㈱までご連絡ください。

吹出しノズル用リモコン

使用上のご注意

  1. VZシステムの特長は、「冷房」に「強い風」をプラスして体感温度を下げるというもので、「冷房」において効果を発揮するものです。
    「暖房」では「強い風」が当たると、逆に不快感を感じる場合があるため、吹出ノズルの向きを直接風が当たらない方向(例えば床面方向)に固定するなどしてご使用ください。
  2. 結露について
    吹出しノズルは高断熱ノズルで、ノズル周囲空気の露点より8℃低い温度までは結露滴下しませんが、吹出チャンバを含め状況により結露滴下することがありますので、万一結露水が滴下しても問題がないよう設置位置にご配慮下さい。

天吊タイプ VZ組合せ図(ワイドスイング・ラインスイング)

ワイドスイング方式とラインスイング方式
