ビル用マルチLX対応室内ユニットラインアップ

天井埋込形4方向吹出し FDT

天井埋込形4方向吹出しFDTシリーズ
AirFlex
Sensor
FreeFlow
全機種2015年省エネ基準クリア

風を直接当てずに、部屋全体に心地よい気流をつくるAirFlex。
リモコン操作で簡単に冷・暖房時のドラフト感(寒い・熱い)を回避。

  • ダイレクトスーパーリンク対応
  • 風を直接、身体に当てないAirFlex
  • 人感センサが快適と省エネを実現
  • 豊富な機能、カラーから選べるパネル
Ecoタッチリモコン(RC-DX3C), 4 Winds
閉じる
  • 特長
  • 機能・仕様

風を直接、身体に当てないAirFlex<エアフレックス>

冷房時
冷房時
暖房時
暖房時

業界初*︕吹出し風が直接、体にあたって不快感を覚える現象を回避

吹出し口毎にAirFlexを「設定する」「設定しない」の選択が可能です。

主に冷房運転時に吹出し風が直接身体にあたり、「寒い」と感じることを防ぐことができる機能です。
暖房時の熱い吹出し風が身体に届かないようにすることもできます。

  • 店舗・オフィス用天井埋込形4方向吹出しタイプでリモコンの操作によって開閉可能な機能。(2016年5⽉現在︓当社調べ)

Ecoタッチリモコン(RC-DX3C)を操作するだけでAirFlexをパネル内に収納することができます。エアコン停止時も、AirFlexが収納され、美観も保持します。

業界初*︕吹出し風が直接、体にあたって不快感を覚える現象を回避 業界初*︕吹出し風が直接、体にあたって不快感を覚える現象を回避

ミストシャワーのような、涼やかな心地よさ。

ミストシャワーのような、涼やかな心地よさ。

AirFlexは、空間全体を心地よい涼感で満たします。
「暑がりな方」「寒がりな方」すべての方に、“風を直接当てない”快適な空間を提供いたします。

閉じる

冷風に敏感な方におすすめ︕

エアフレックスなら「寒い︕と感じない」涼やかで快適な空間を創造します。外観が気になる方も、エアフレックスならわざわざ風よけをつける必要はありません。エアコン停止時はエアフレックスが収納され、美観も保持︕

エアフレックスは吹き出し口毎に「設定する」「設定しない」の選択が可能︕

涼しい風がほしい場合は、フリーフローでダイレクトに冷風を。冷えすぎが気になる方には、エアフレックスで風が直接身体に届かないようにすることができます。

冷風に敏感な方におすすめ︕

エアフレックスは吹き出し口毎に「設定する」「設定しない」の選択が可能︕

涼しい風がほしい場合は、フリーフローでダイレクトに冷風を。冷えすぎが気になる方には、エアフレックスで風が直接身体に届かないようにすることができます。

業界初︕「ドラフト感防止」機能︕ エアフレックスは冷房だけでなく、暖房時にも大活躍

熱い暖気が直接届くことに不快を感じる方も多いはず。エアフレックスが解決します。

業界初︕「ドラフト感防止」機能︕ エアフレックスは冷房だけでなく、暖房時にも大活躍

AirFlexの動きを、わかりやすく動画で解説︕

風を直接、身体に当てない心地よい気流を創るエアフレックス。
リモコン操作で冷・暖房時のドラフト感(寒い︕暑い︕)を瞬時に回避。
室内ユニットから出た風の行方を的確にアシストします。

AirFlex 納入事例・開発秘話

脳科学で快適性を証明

脳科学で快適性を証明 脳科学で快適性を証明
閉じる

実験

人の顔付近に風が当たりやすい「直接風」と風が当たりにくい「間接風」の2種類の風向設定を、AirFlexを用いて切り替えて実験

実験
実験

快適感

快・不快の回答- 間接風の方が顔の表⾯温度が⾼く(温熱環境)、体感温度・快適感が⾼く(主観評価)、心理時間が⻑い= 負の感情を抑制する(心理応答)

実験

ガンマ波

左前頭部ガンマ波- 「冷房時の快適さと、ガンマ波とベータ波の振幅の低下」を初めて明確に関連付けることができた(図はガンマ波の振幅)

ガンマ波 ガンマ波
岡本 剛 先生

九州大学 基幹教育院
自然科学理論系部門

准教授・博士(工学)

岡本 剛 先生

共同研究の詳細論⽂は

出展論:PLOS ONE
冷房環境の異なる風向条件での生理学的な快
適性評価と主観的な快適性評価

Physiological and subjective comfort
evaluation under different airflow
directions in a cooling environment

掲載図・グラフ ©︎ 2021 Tamura et al . ( https://doi.org/10.1371/journal.pone.0249235 ) CC BY 4.0 ( https : // creativecom mons.org/licenses/by/4.0/ )をもとに作成

自動でお掃除、お掃除ラクリーナパネル

お掃除メカ機構を、徹底的にブラッシュアップ。”施工性、メンテナンス性、信頼性”の⾶躍的な向上を実現しました。

フィルタを自動でお掃除

快適性維持

冷房・暖房能⼒低下の防止

省エネ性向上

消費電⼒上昇の抑制

メンテナンスコスト削減

機械故障要因の排除

フィルタを自動でお掃除

①ごみ捨てタイミングをお知らせ

ダストボックスに捕集したフィルタごみの捨てる時期をLEDでお知らせ。

①ごみ捨てタイミングをお知らせ

②グリル昇降最題4.0m

リモコンを操作するだけでダストボックスが手元まで降下。最第大4.0mまで、10cmから設定が可能です。
ブラシ移動の速さ、お掃除回数をリモコンから設定できます。

②グリル昇降最大4.0m

③ダストボックスの引き出し

ダストボックスを引き出し、たまったゴミを捨てるだけ。

③ダストボックスの引き出し
閉じる

施工性、メンテナンス性

①お掃除運転:最短約8分に短縮

ブラシメカシャフトをスパイラル形状に設計変更。お掃除運転時間が最短で約8分に短縮。

①お掃除運転︓最短約8分に短縮

②ブラシのメンテナンス性も向上

お掃除ラクリーナのグリルを降ろすと、ブラシ部へ簡単にアクセス可能に。

②ブラシのメンテナンス性も向上

③取付け時の工数を大幅改善

配線経路の⾒直しとコネクタ数の削減で、施工性とメンテナンス性を大幅に改善。さらに、お掃除メカの仮止めストッパー機能を⼀新し、取付けがより簡単に。

③取付け時の工数を大幅改善

信頼性

④セットミスを、確実に防止

吸込グリルとダストボックスの構造変更による、セットミスの防止で信頼性を向上。

④セットミスを、確実に防止

お掃除ラクリーナパネル/据え付け上の注意事項

次の場所への設置は避けてください。故障の原因になります。

  • 油煙が発生する作業場
  • 粉が浮遊する作業場
  • タバコの煙が多いところ
  • 水蒸気の発生、湿気の多いところ
  • 化粧品・特殊なスプレーを使用するところ
  • 細かなホコリが多いところ
  • 温度の制御が重要なところ

エアコン運転中に清掃運転を開始すると、Lo・風向制御停止となります。
24時間運転等のところでは、自動清掃中の運転状態(能⼒低下)が変わります。

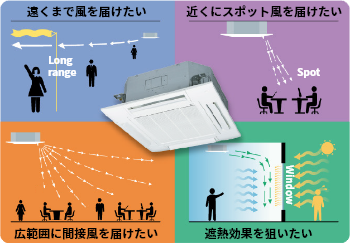

FreeFlow 気流を思いのままに。

FreeFlow EXCEEDHYPER HyperInverter FreeFlow EXCEEDHYPER HyperInverter
  • 画像はFDT(天井埋込形4方向吹出し)です

風を操り、快適性を極める4方向独立フラップ制御

4方向+⾓度も自由に選択︕
吹出口の形状最適化により、気流到達性を改善し、⼗分な風速を確保するとともに、それぞれの吹出気流を自在にコントロールできます。
設置後でも用途に合わせて、希望の吹出⾓度に設定できるので設置自由度も向上します。

気流(かぜ)を操る。「元祖」快適空間つくり。

FDTなら、4つの吹出し口毎の設定が自由自在。
風を操り、快適性を究める、FDTの4方向独⽴ルーバ制御。

気流(かぜ)を操る。「元祖」快適空間つくり。 気流(かぜ)を操る。「元祖」快適空間つくり。
閉じる

ご提案/某コンビニ店舗の場合

店舗内の機能に沿って最適な風を届けるフリーフロー。フリーフローは、こんなに活躍します︕

ご提案/某コンビニ店舗の場合 ご提案/某コンビニ店舗の場合
ご提案/某コンビニ店舗の場合

こんな運転も「送風サーモ運転」

快適性・省エネ性〜冷房や暖房を必要としない「中間期」に〜

  1. 吸込サーモセンサとリモコンサーモセンサの検知温度差が大きくなった場合に送風運転を自動で行います。
  2. 送風運転により、居室内の空気を循環させて塵ゴミを除去する空気清浄効果も発揮します。
快適性・省エネ性〜冷房や暖房を必要としない「中間期」に〜

フリーフロー対応室内ユニット

フリーフローに関するお客様の声

フリーフローに関するお客様の声 フリーフローに関するお客様の声

Sensor 人感センサが省エネ・快適を目配り

人の有無と活動量をセンサで検知。空間の状況に合わせて、自動で判断。「省エネ運転」or 「快適運転」

人の有無と活動量をセンサで検知。空間の状況に合わせて、自動で判断。「省エネ運転」or 「快適運転」

人感センサの動き︓「パワーコントロール+ オートオフ」制御

パワーコントロール

「省エネ性」重視の運転へ

【設定温度】に対し最大+3°C(0.5℃刻み)のパワーコントロール

パワーコントロール

「快適性」重視の運転へ

【設定温度】に対し最大-3°C(0.5℃刻み)のパワーコントロール

「快適性」重視の運転へ

「省エネ性」重視の運転へ

【設定温度】に対し最大+3°C(0.5℃刻み)のパワーコントロール

「省エネ性」重視の運転へ

オートオフ/スタンバイ

「運転待機」開始運転を⼀時停止へ

待機時間は1〜50時間の間で設定可能(1時間刻み、初期値12時間)。待機時間中は人が戻ると運転を再開します

オートオフ/スタンバイ

オートオフ/ストップ

「全停止」運転をストップ

  • 下記は冷房運転の場合です
オートオフ/ストップ
  • 下記は冷房運転の場合です
制御例:冷房時 制御例:冷房時
制御例:暖房時 制御例:暖房時
閉じる

人感センサの制御と運転モード

人感センサの制御と運転モード 人感センサの制御と運転モード
  1. パワーコントロールは、リモコン設定温度に対し最大±3℃の範囲で制御します。(0.5℃刻み)
  2. オートオフは、1時間継続して人の在室を感知しなかった場合に、待機状態(停止)になります。待機状態になってから、設定時間(1〜50時間)
    継続して人の在室が感知されなかった場合に、STOP(全停止)します。
    ※天井の⾼さが⾼い場合(4m以上)、人を検知しにくくなる場合があります。※人の動作が⼩さい場合、人を検知できない場合があります。

人感センサー対応ユニット

4つの選べるパネルスタイル、5つの機能、3つのカラー

4つの選べるパネルスタイル、5つの機能、3つのカラー 4つの選べるパネルスタイル、5つの機能、3つのカラー 4つの選べるパネルスタイル、5つの機能、3つのカラー 4つの選べるパネルスタイル、5つの機能、3つのカラー 4つの選べるパネルスタイル、5つの機能、3つのカラー
お掃除ラクリーナパネル 自動フィルタ清掃お掃除ラクリーナ 1.部屋の空間に浮遊する細かな塵ゴミを自動で捕集。
2.ダストボックスに捕集したフィルタごみの捨てる時期をLEDでお知らせ。
3.リモコンを操作するだけでダストボックスが手元まで降下。
4.ダストボックスに溜まったゴミを捨てるだけ。
ラクリーナパネル 自動昇降
ラクリーナ
グリルが自動昇降するラクリーナパネルは脚立なしでフィルタ掃除や洗浄が手間なく簡単に行えます。
自由に昇降長さを設定できます。
しかも最大昇降長は「4m」。高天井にも余裕で対応します
エアフレックスパネル ドラフト感防止機能
AirFlex<エアフレックス>
吹出し口毎にAirFlexを「設定する」「設定しない」が選択できます。
主に冷房運転時に吹出し風が直接身体に当たり、「寒い」と感じることを防ぐことができる機能です。
しかもecoタッチリモコン(RC-DX3C)を操作するだけでAirFlexをパネル内に収納することができます。
省エネ&快適運転人感センサ パネルコーナーリッド部に装備した人感センサが居室の人の有無と活動量検知して快適性と省エネ性を向上させます。
冷房運転の場合、人が少ないと設定温度を最大+2℃調整し、人が多いと最大-2℃調整します。
人がいなくなると、運転を一旦停止します。
標準パネル 標準整備フリーフロー 吹出し口の形状最適化により、気流到達性を改善して、十分な風速を確保しました。
それぞれの吹出し方向を自在にコントロールできます。 設置後でも用途に合わせて、希望の吹出角度に設定できるので設置自由度も向上します。
(フリーフロー機能はFDT用パネルの全てに搭載しています。)

リモコン

ワイヤレス受信部 ワイヤレスリモコン
カラー 形式名称

RCN-D5
形式名称:RCN-D5

ファインスノー(白) LA-T-5BW1
シャドーブラック(黒) LA-T-5SB1
受信部

受信部

ワイヤレス受信部は、白色、黒色パネルでご使用になれます。但し、受信部は取付位置に制限があり取付位置によってはハーネスセット(RCN-T-HA6G:メーカー希望小売価格1,600円)が必要になります。

AirFlexの設定(全方向開/閉)及び人感センサの設定は当組合せのみ可能です。

昇降専用リモコン CRC-L 9,000円

ラクリーナ昇降専用リモコン(CRC-L)は、ワイヤレスリモコンの機能の内、ラクリーナパネル及びお掃除ラクリーナパネルの昇降機能に特化した専用リモコンです。

昇降専用リモコン(CRC-L)をご使用いただくには、ワイヤレス受信部が必要となります。

形式名称 メーカー希望小売価格
RC-DX3C RC-DX3C 28,000円

新お掃除ラクリーナパネルT-PSCLS-5BWをご使用の場合は必ずRC-DX3Cを接続ください

施工性・サービス性を向上

スムーズ︕吊り込み、位置合わせ

室内ユニット吊金具に「鍵形状」を採用

現場毎に異なる吊りボルトピッチにもスムーズに対応。室内ユニット吊金具形状をフレキシブル化。既設機更新時もスムーズな対応が可能です。
吊金具ボルト固定切り込みを鍵形状に変更。吊り込みアングル形状が正方形でも⻑方形でもどちらにも対応できます。

⻑方形、正方形共に対応可能に ⻑方形、正方形共に対応可能に

⻑方形、正方形共に対応可能に

吊りボルトピッチP1、P2は下表パターンで調整可能です。

吊りボルトピッチP1、P2は下表パターンで調整可能です。

■吊りボルトピッチ範囲表(mm)
吊りボルトピッチ 吊りボルトピッチ

作業性アップ︕細やかな目配りを隅々まで施工・サービス作業への細やかな配慮

フィルタ着脱を改善固定用ツメを扱いやすく

フィルタの取外し時に、ツメが硬いと、弾けてホコリが落下することがまれにありました。
新パネルでは、扱いやすいツメ形状にして、ソフトなフィルタ着脱を可能にしました。

フィルタのツメを外側に開いて、フィルタを取り外します。

コーナーリッドの落下防止機能を改善

作業中の落下を確実に防止

ストラップの引掛け部分の構造を鉛直方向から水平方向に変更しました。また、抜けにくくするため、ピンに返しを追加しました。

横向き、抜け防止用返しあり

コーナーリッドの落下防止機能を改善

作業中の落下を確実に防止

ストラップの引掛け部分の構造を鉛直方向から水平方向に変更しました。また、抜けにくくするため、ピンに返しを追加しました。

梱包材を流用した養生機能

作業時に出る溶接スパッタ等から室内ユニットを保護します。

室内ユニットの搬入後、通常はゴミになる梱包材を流用して天井が張られるまでの建物工事の溶接スパッタなどから室内ユニット(発砲スチロール)を保護することができます。

梱包材を流用した養生機能

吹出し分岐ダクト接続用の穴径をフレキシブル化

Φ125、φ200(オーバル)の両方に対応します。

φ125、φ200(オーバル)の両方に対応します。

吹出し分岐ダクト接続用の穴径をフレキシブル化

Φ125、φ200(オーバル)の両方に対応します。

スピードアップ︕施工・サービス作業

制御箱とベルマウスの同時着脱が可能(サービス時のみ)
  1. 制御箱とベルマウスを⼀緒に取り外し可能。
  2. ファンモータと送風ファンの交換も素早く行えます。
スピードアップ︕施工・サービス作業 スピードアップ︕施工・サービス作業
ねじ外し不要、蓋の落下もなし制御BOX蓋のスライド開閉機構

ネジ(2個)を取り外すことなく、緩めて蓋をスライドすることで開くことができます。
ふたの落下もなく、据付工事時や、メンテナンス時の作業がスムーズです。

ねじ外し不要、蓋の落下もなし 制御BOX蓋のスライド開閉機構 ねじ外し不要、蓋の落下もなし 制御BOX蓋のスライド開閉機構

穴形から「切欠」構造へ

電源線・信号線の配線作業性を向上。

従来、穴形状になっていた配線貫通部に切欠きを設けることで、電源線・信号線の組付作業性を改善しました。
サービス時にも容易に配線の取外しが可能です。

電源線・信号線の配線作業性を向上 電源線・信号線の配線作業性を向上

ユニット吊り下げ時にとても便利。ワッシャ仮留機構

上方側のワッシャを保持することで、段ボールのレベルゲージと⼀体となった「座金仮固定材」がユニット吊り下げ作業を容易に。

ユニット吊り下げ時にとても便利。ワッシャ仮留機構

ユニット吊り下げ時にとても便利。ワッシャ仮留機構

上方側のワッシャを保持することで、段ボールのレベルゲージと⼀体となった「座金仮固定材」がユニット吊り下げ作業を容易に。

ドレン揚程を拡大(従来機の700㎜→850㎜へ)

天井⾯から最大850mmのドレンアップが可能です。
これにより、ドレン勾配に余裕が生まれ施工自由度が向上しました。

  • お掃除ラクリーナパネル以外の場合850mm以下、かつ天井も接触しない⾼さ以上
  • お掃除ラクリーナパネルの場合960mm以下、かつ天井に接触しない⾼さ以上(注)
  • お掃除ラクリーナパネルと、他のパネルとのドレン揚程差110mmは、お掃除メカの厚みによるものです。
850mm以下

ドレンポンプ試運転用チェッカも用意

試運転が簡単になりました(オプション)電源が供給されていない現場でもドレンポンプ試運転が可能になりました。
室内ユニットのドレンポンプコネクタに接続するだけです。
ドレンポンプ試運転用チェッカ(オプション)
●品番︓HA06722 ●メーカー希望⼩売価格︓15,000円(税別)

ドレンポンプ試運転用チェッカ(オプション) ドレンポンプ試運転用チェッカ(オプション)

ドレン水通水試験/給水用穴を装備

配管リッドに給水用穴を設け、ドレン通水試験の容易化を図りました。(通常はゴムキャップで塞ぎます)

ドレン水通水試験/給水用穴を装備

ドレンパン周りを清潔に保つ技術

作業性アップ︕細やかな目配りを隅々まで施工・サービス作業への細やかな配慮

標準装備(1シーズン用)

1.「抗菌剤ケース」
2.「ドレンパン用抗菌剤」
【設置時に標準装備】
冷房1シーズン分の抗菌剤溶解性抗菌剤のため、残留物もなく、自然になくなります。
必要に応じて定期的に交換してください。

標準装備(1シーズン用)
交換用ドレンパン抗菌剤(注)

交換用抗菌バッグは、抗菌性のある銀イオンを含ませた、特殊ガラスです。
ドレン水に接触すると、銀イオンが溶け出し、スライムの原因となる雑菌(細菌、⽷状菌(カビ)、酵⺟)の繁殖を抑制します。

  • 冷房2シーズン目以降は、交換用ドレンパン抗菌剤をご使用下さい。
品番HA07187(10個入り) 品番HA07664(チャック付袋:2個入り)
21,000円 7,800円
交換期間冷房3シーズン 交換期間冷房3シーズン

設置もかんたん

ネジを1本外して、抗菌剤ケースを装填するだけ。カンタン設置。

ネジを1本外して、抗菌剤ケースを装填するだけ。 ネジを1本外して、抗菌剤ケースを装填するだけ。

スライム防止堰

ドレンポンプ詰まりを防ぐ、スライム防止堰も用意しました。
スライム防止堰により、万が⼀ドレンパン上にスライムが発生しても、ドレンポンプ詰まりを効果的に抑えます。

ドレンポンプ吸込口

スライム防止堰

ドレンポンプ詰まりを防ぐ、スライム防止堰も用意しました。
スライム防止堰により、万が⼀ドレンパン上にスライムが発生しても、ドレンポンプ詰まりを効果的に抑えます。

スライムが発生した場合の対処法/手軽に、ドレンパン清掃

外して、覗いて、かんたんチェック

ドレンパンの汚れ具合は簡単に確認できます。

1.コーナーリッドを外します。
2.ドレンキャップカバーを外します。
3.汚れ具合を確認。汚れが酷い場合はゴム栓を外してから、ドレンキャップを外します。
4.ドレンポンプ吸込口周りを清掃します。

簡易的にドレンキャップを外して清掃可能ですが、スライムが発生するような場合は、ドレンパン全体
の清掃をお勧めします。

ドレンパンの汚れ具合は簡単に確認できます。 ドレンパンの汚れ具合は簡単に確認できます。
汚れが酷い場合も大丈夫︕ 「ドレンパン仮留機構」で清掃作業を効率的に

ドレンパン用固定ネジ(2ヶ所)と仮留機構(2ヶ所)でドレンパンのメンテナンス(脱着)がスムーズに実施できます。

「ドレンパン仮留機構」 「ドレンパン仮留機構」

天井埋込形小容量4方向吹出し FDTC

天井埋込型小容量4方向吹出し FDTC
閉じる

新デザイン□620mmのコンパクトパネル

グリッド形システム天井にもぴったりフィット

620mm

新デザインパネルで小部屋の天井にもすっきりと収まります。
グリッド形システム天井にもスムーズに対応

写真

AirFlex&人感センサを標準装備

AirFlex&人感センサで快適空間を実現

新形FDTCシリーズは、AirFlex機能が標準装備となります。

AirFlex

風を直接、体に当てない快適機構AirFlexを標準装備。小さくてもしっかりと風よけ。
新リモコンとの組み合わせでON/OFFはリモコンからワンタッチでOK。

人感センサ

Sensor
人感センサ

「動」と「静」を捉える。
空間を見る。

空間の状況に合わせて、センサが目配りして自動で判断。人の有無と活動量を検知して、「快適」と「省エネ」を実現。

新ecoタッチリモコン

より見やすく、より使い易くなった新リモコン。
AirFlexのON/OFFはワンタッチでOK。

リモコン
ecoタッチリモコン
(RC-DX3C)
USBポート装備
  • FDTC接続時は自動でファンクションスイッチにAirFlexON/OFFを割り当て。
  • 運転停止時に言語切換ボタンを表示、言語切換メニューへショートカット。
  • 豊富な省エネ機能や各種機能も誘導メニューで簡単設定が可能。

※FDTC-5LXシリーズは必ずRC-DX3Cを接続してください。

静音性の追求

新設計ターボファン

CFD解析による新型翼形状の羽根を採用し、
弱風量時25dB(A)の低騒音設計。
ファン入力も改善。

ターボファン

室内の静寂性が更に向上

AP-EEV

外付け膨張弁セット(AP-EEV)をオプションでご用意。
停止中の室内ユニット近傍の騒音値を約5dB低減します。
対応機種:FDTCP225LX~FDTCP565LX

施工性・サービス性を向上

小形軽量ユニット&高ヘッドドレンポンプ内蔵

ユニット高さ248mmで狭い天井内でも据付可能。
業界最軽量ユニット&高ヘッドドレンポンプ内蔵で施工性の向上を図りました。

ドレンポンプ

ワイヤレス対応も可能

ワイヤレス対応の機種をご希望の場合は、別売のワイヤレスリモコンと受信部を使用することでワイヤレス化が可能です。

LA-T-5BW1
受信部(LA-T-5BW1)
RCN-D5
ワイヤレスリモコン
(RCN-D5)

AirFlex機能をご使用の場合は、
ecoタッチリモコンRC-DX3Cを選定ください。

サービス性の改善

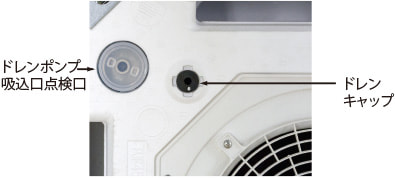

ドレンキャップの他にドレンポンプ直下にねじ式点検口を配置。
ポンプ吸込口の清掃の容易化を図りました。

ドレン

点検口設置について

システム天井以外に設置の場合は、必ず点検口を設置してください。

設置位置

天井埋込形2方向吹出し FDTW

天井埋込型2方向吹出し FDTW
閉じる

業界初!セパレート4ルーバ搭載でフリーフロー同時制御も可能

設定パターンは約20万通りから選択可能

活用例1 スポット+広角風 活用例2 事務所+喫煙所 エリア風 活用例3 事務所 広角スイング

(注)風の流れはイメージです。

パネルデザイン統一化で美観性を向上

標準パネルとラクリーナパネルのデザインを統一

新型ラクリーナパネルはスリットラインを止めフラットデザイン化

・パネル降下時にフィルタ清掃と合わせパネル表面のクリーニングも容易。
・吹出口の形状最適化を実施して天井汚れ防止効果を高めました。(標準パネル共)

新型ラクリーナパネルデザイン

新型ラクリーナパネルデザイン

ラクリーナパネル昇降長を4メートルに拡大

ラクリーナパネル昇降長を従来の2メートルから4メートルに拡大。

5メートルを超える高天井でも脚立なしでフィルター清掃が可能です。

(注)昇降長は10センチ単位で設定が可能です。

昇降長4m

CNTA端子

室内ユニットの制御基板上にCNTA端子を装備しました。

ホテル等で採用されているセキュリティーカードシステムとエアコンのON/OFFを連動することが可能で退出時の切り忘れ防止ができ省エネに繋がります。

人感センサ制御対応で快適性向上(オプション)

人感センサで人の有無と活動量を検知

型式:LB-TW-6W
(メーカー希望小売価格:14,000円)

LB-TW-6W

右図のコーナーリッド部にのみ
人感センサを取付可能です。

コーナーリッド部

3段階制御

パワーコントロール、待機、全停止。
1 Power Control
(パワーコントロール)
省エネ制御 快適制御 不在
人の活動量を検知し、
設定温度を補正します。
2 Auto Off/Stand by
(待機)
人の不在を検知して1時間が経過すると、運転を「待機状態」に。室外ユニットの圧縮機や送風ファン、室内ユニットの送風ファンも停止します。人の在室を検知すると自動で運転を再開します。
3 Auto Off/Stop
(全停止)
待機状態になってから12時間が経過すると「STOP(全停止)」します。再び人の在室を検知しても運転は自動復帰しません。長期休暇に入る前など、エアコンの消し忘れによる無駄な電力消費を未然に防ぐことができます。

ワイヤレス仕様(オプション)

ワイヤレス受信部をユニット本体のパネルコーナー部に装着可能にして操作性、機能性を向上しました(形状:LA-TW)

(注1)ワイヤレス受信部はラクリーナパネル標準パネル共に装着できます。

(注2)ワイヤレス仕様で使用するにはワイヤレスリモコン(形式RNC-D5)が別途必要となります。

(注3)当組合せにてご使用ください。

CHECK1とCHECK2ランプは故障時に点滅します。

バックアップスイッチはリモコンの電池切れの応急運転時に使用できます。

受信部 エラーコード表示部 バックアップスイッチ
RCN-D5
ワイヤレスリモコン RNC-D5

施工性・サービス性の向上

高揚程DCドレンポンプを搭載

750mmの高揚程と高い省エネ性を両立した高性能DCドレンポンプを標準装備しました。

高揚程DCドレンポンプ

ドレンパン汚れ確認用窓を装備

パネルを外すことなくドレンパン汚れが確認できます。

ドレン水注水試験用配管リッドを装備

ドレン水通水試験用配管リッドを着脱可能にしてドレン水通水試験の容易化を実現しました。

ドレン水注水試験用配管リッド

ドレンパン用抗菌剤(オプション)

細菌、糸状菌、酵母の発育を抑制します。

品番 HA07187(10個入)/th>
22,000円
交換期間 冷房3シーズン
品番 HA07664(チャック付袋:2個入)
8,000円
交換期間 冷房3シーズン

ドレンポンプ試運転を手軽に

ドレンポンプ試運転用チェッカをオプションで用意

電源が供給されていない現場でもドレンポンプ試運転が可能になりました。

室内ユニットのドレンポンプコネクタに接続するだけで使用できます。

(単三乾電池10本が必要です:別売)

●品番:HA06722
●メーカー希望小売価格:17,000円(税別)

落下防止用リング

パネル仮止め機能を装備

パネル仮止め機能を装備しパネル重量の軽量化と合わせて室内ユニットを天井に据え付ける際の施工性を向上しました。

ユニットとパネルの中心位置を統一

ユニットとパネルの中心位置を合わせることで、施工性を一層高めました。

更新時に便利なリニューアルパネルをご用意

室内ユニット更新時に天井開口部にスキマが生じる場合に便利なリニューアルパネルをラインアップ致しました。

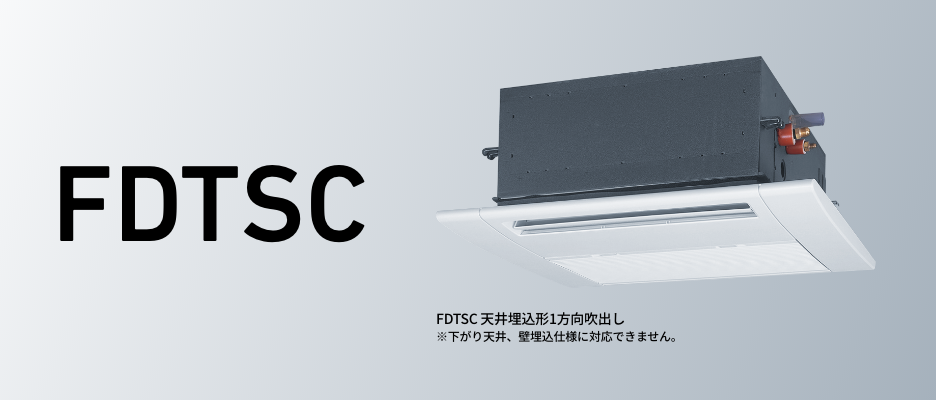

天井埋込形小容量1方向吹出し FDTSC

天井埋込型小容量1方向吹出し FDTSC
閉じる

ユニットサイズ 570mmのコンパクト設計

小規模空間に最適

病院の個室をはじめ、事務所やホテルなど小さな部屋からパーテーション事務所まで自由に対応する超コンパクトタイプのユニットです。

2.2~3.6kWの3機種を用意。

施工情報

高ヘッドドレンポンプを標準装備

室内ユニット直近で天井面より600mmまでのドレンアップが可能です。

建物の梁などでドレン勾配が取れない場合に適し、配管レイアウトの自由性を広げます。

高ヘッドドレンポンプ

34dB(弱運転)の優れた静音性

弱運転で34dB

FDTSCシリーズは、弱運転でわずか34dBの低騒音値を実現。

ルームエアコン並みの運転音により、小規模空間の使用に適しています。

また、メンテナンスフリーのロングライフエアフィルタを標準装備しています。

静音性を追求

室内の静寂性が更に向上

外付け膨張弁セット(AP-EEV)をオプションでご用意。

停止中の室内ユニット近傍の騒音値を約5dB低減します。

対応機種:FDTSCP224LXAG~FDTSCP364LXAG

快適感向上

オートスイングルーバでワイドな爽快感

風の吹出し角度を4段階可変ルーバで広範囲にカバーします。

また、冷風直吹きを防ぐ水平セット機構も標準装備して快適性を確保致します。

(注)ユニット本体の吸込側と壁面は100mm以上のスペースを確保してください。

オートスイングルーバ

天井埋込形1方向吹出し FDTS

天井埋込型1方向吹出し FDTS
閉じる

セパレート2ルーバ採用によるフリーフロー機能搭載

セパレート2ルーバ機能+フリーフロー機能搭載で快適性を向上

セパレート2ルーバ採用によるフリーフロー機能

パネルアタッチメントの採用で施工性と機能性を向上

パネル両サイドのアタッチメントが着脱可能

パネル両サイドのアタッチメントを外して本体吊金具にアクセスが可能で、ユニット吊り込み後の高さ調整が簡単に出来ます。

パネル両サイドのアタッチメントが着脱可能

下吹出しと前吹き出しの同時吹出しも可能

風の吹出し方向は、標準の下吹出しの他に前吹出し、下吹出しと前吹出しの同時送風も可能です。

前吹出しの場合、下がり天井仕様のパネルの他に下がり天井用吹出しグリル、下がり天井用吹出しダクト及びフランジが別途必要となります。

1.下吹出し
2.前吹出し
3.下吹出し+前吹出し

システム天井にも対応

2×4グリッド天井に対応。

本体1150mm×565mm グリッド天井1200mm×600mm パネル1460mm×650mm

パネルの分割搬入が可能

1枚あたり3kgの超軽量パネルを採用。

2分割化することで据付簡便性を際立たせました。

1枚あたり3kgの超軽量パネル
軽い!

人感センサ対応で快適性・省エネ性向上(オプション)

人感センサ

別置形
型式:LB-KIT

ワイヤレス仕様(オプション)

パネルアタッチメント部分をワイヤレス受信部に変更することでワイヤレス仕様として使用することができます。

受信部(形式LA-TS) ワイヤレスリモコン(形式RCN-D5)

静寂性を追求

室内の静寂性が更に向上

外付け膨張弁セット(AP-EEV)をオプションでご用意しました。停止中の室内ユニット近傍の騒音値を約5dB低減します。

対応機種:FDTSP455LXA~FDTSP805LXA

(注)図は、壁掛形(FDK)の場合のイメージです。

外付け膨張弁セット AP-EEV

天理カセテリア FDR

天埋カセテリア FDR
閉じる

ecoタッチリモコン・人感センサ対応で快適性・省エネ性向上

ecoタッチリモコン

より見やすく、より使い易くなった新リモコン 省エネ操作もカンタン

・高輝度フルドット液晶採用で更に視認性を向上

・ファンクションスイッチを新装備して操作性を向上

・12ヶ国言語に対応

・ボタンは3つだけのシンプルなインターフェイス。

・豊富な省エネ機能や各種機能も誘導メニューで簡単設定が可能。

・Q&A機能、連絡先表示、運転データ表示機能などサービス、メンテナンス性を向上する機能を満載。

人感センサ対応で快適性・省エネ性向上(オプション)

人感センサ

別置形
型式:LB-KIT

静寂性を追求

室内の静寂性が更に向上

外付け膨張弁セット(AP-EEV)をオプションでご用意しました。停止中の室内ユニット近傍の騒音値を約5dB低減します。

対応機種:FDRP225LXA~FDRP805LXA

(注)図は、壁掛形(FDK)の場合のイメージです。

外付け膨張弁セット AP-EEV

静圧調整がリモコンで可能に

静圧調整機能搭載による施工性の向上

リモコン操作でダクトの静圧調整が簡単にできるので、天井裏に潜り込んで調整するわずらわしさがありません。

10~100Paまで10段階、ワイドレンジな静圧調整が可能です。

静圧調整がリモコンでカンタン

高ヘッドDCドレンポンプ採用

高ヘッドDCドレンポンプを標準搭載。ユニット高さ寸法統一で施工性を向上

天井内高さを全機種で統一 350mm ドレンアップを拡大 850mm

自由自在な空調レイアウトが可能に

変形空間でも対応できる空調レイアウト

吹出し口を室内ユニットから分離して最適な空調効果を発揮するFDRシリーズ。

フレキシブルダクトの使用により、たとえばL字形やコの字形の変形空間でも、柔軟性のある空調レイアウトで対応します。

吹出ユニットは2種をご用意。2方向吹出しと1方向吹出し

自由設計に対応する3つの設置方式 (注) 3は設置例です

1.サイレント仕様

天井フトコロ寸法が狭い場合などに。

サイレント仕様

注:ロングライフフィルタはパネルに付属しております。施工時は本体側に取り付けをお願い致します 。

2.キャンバスダクト仕様

天井内部に照明設備や梁が多い場合などに。

キャンバスダクト仕様

注:ロングライフフィルタはパネルに付属しております。

3.天井リターン 方式(例)

より静かな空調音を重視したい場合などに。

天井リターン方式(例)

注:点検口は現地手配、天井リターン用ロングライフフィルタ(オプション:受注生産)の取り付けをお願い致しま す。

DCファンモータ採用で高効率化を実現

高効率DCファンモータを搭載して省電力化を実現。

高効率DCファンモータ

ドレンポンプ試運転用チェッカ

電源が供給されていない現場でもドレンポンプ試運転が可能になりました。

室内ユニットのドレンポンプコネクタに接続するだけで使用できます。

●品番:HA06722
●標準価格:12,800円(税別)

ドレンポンプ試運転用チェッカ 落下防止用リング

高静圧ダクト形 FDU

高静圧ダクト形 FDU
閉じる

充実のラインアップ 全13機種

小母形・中母形・大母形の全13機種

インテリア重視の空間づくりをサポート

高静圧ダクト形は、天井内に機種を据え付けるので、内装に趣向を凝らした物件などに適しています。

インテリア重視の空間づくりをサポート

ecoタッチリモコン・人感センサ対応で快適性・省エネ性向上

ecoタッチリモコン

より見やすく、より使い易くなった新リモコン 省エネ操作もカンタン

・フルドット液晶画面とバックライトの採用で視認性向上。

・ボタンは3つだけのシンプルなインターフェイス。

・豊富な省エネ機能や各種機能も誘導メニューで簡単設定が可能。

人感センサ対応で快適性・省エネ性向上(オプション)

人感センサ

別置形
型式:LB-KIT

静音性を追求

室内の静寂性が更に向上

外付け膨張弁セット(AP-EEV)をオプションでご用意しました。

停止中の室内ユニット近傍の騒音値を約5dB低減します。

対象機種:FDUP225LXA~FDUP805LXA

(注)図は、壁掛形(FDK)の場合のイメージです

外付け膨張弁セット AP-EEV

高ヘッドドレンポンプを標準搭載

高さ280mmの薄型ユニット(P22~P160形)により施工性が容易になりました。

同一天井にスッキリ納まります。

天井内ユニット高さを統一280mm ドレンアップを拡大 850mm

施工性・サービス性の向上

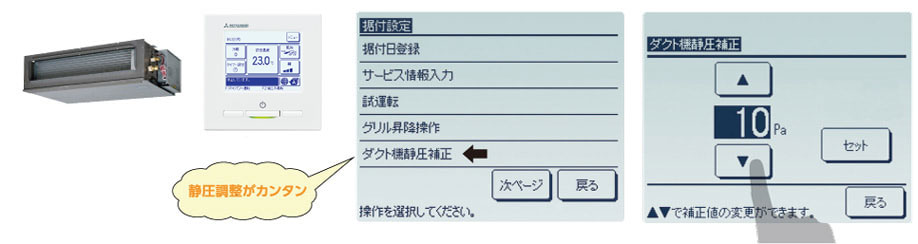

リモコン(RC-DX3B)で、静圧調整が可能になりました。

リモコン操作でダクトの静圧調整が簡単にできるので、天井裏に潜り込んで調整するわずらわしさがありません。

10~200Paまでの19段階。ワイドレンジな静圧調整が可能です。

静圧調整がカンタン!

下面サービス・側面サービスの選択が可能

本体イメージ

本体イメージ

側面オープン・下面オープン

側面オープン・下面オープン

丸ダクト変換キット(オプション)(注)P224、P280を除く

FDUの四角形の吹出し口に取り付ける「丸ダクト変換キット」をオプションでご用意いたしました。

中静圧機として使用する場合に便利なキットです。

適応機種 キット形式 口数
P22 U-UM-1A 1
P28~P56 U-UM-2A 2
P71~P90 U-UM-3A 3
P112~P160 U-UM-4A 4

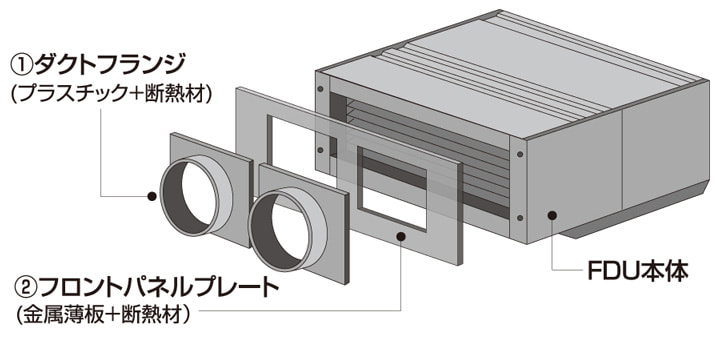

ダクトフランジ、フロントパネルプレート、FDU本体

(注)丸ダクト変換キットは1と2が合わさった状態です。

ドレンパン汚れ確認用窓を装備

パネルを外すことなく、ドレンパンの汚れが確認できます。

ドレンポンプ試運転用チェッカ

電力が供給されていない現場でもドレンポンプ試運転が可能になりました。

室内ユニットのドレンポンプコネクタに接続するだけで使用できます。

●品番:HA06722
●標準価格:12,800円

ドレンポンプ試運転用チェッカ

天吊形 FDE 天吊耐油形 FDES

天吊形 FDE 天吊耐油形 FDES
閉じる

天吊形 FDE

ラクリーナパネル昇降長を拡大(オプション)

フィルタ清掃にとても便利

昇降長さを従来の1.6メートルから4メートルまで拡大し、高天井設置でもフィルタ清掃がより一層ラクに行えるようになりました。

(注1)ラクリーナパネルを取り付けた場合には、冷媒配管及びドレン排水の右抜き・左抜きはできません。

(注2)ラクリーナパネル昇降専用リモコン(CRC-L)もご用意しています。

CRC-Lをご使用の場合は、ワイヤレスリモコン(RCN-D5)と受信部(LA-E)が別途必要です。

ラクリーナパネル昇降専用リモコン(CRC-L)
昇降専用リモコンCRC-L
従来1.6mから4m

フリーフロー

お部屋の環境に合わせた自在な風が選択できます。

吹出し気流を自在にコントロールできます。

ルーバ風向き設定モードで上限位置と下限位置を設定すれば、その範囲内で作動します。

また、天吊形全機種に渡り風の到達性を改善(注1)しています。

(注1)冷房時の風速が1m/sec時の仕様です。
(注2)フリーフローはFDESには対応していません。

freeflow

人感センサ対応で快適性・省エネ性向上(オプション)

人感センサ

型式:LB-E

ワイヤレスリモコンと人感センサを併用する場合や、人の活動範囲の近くで人感センサを使用する場合は、別置形の人感センサを使用してください。
※P224,P280を除く
※4LXB形を除く

人感センサ(イラスト)

施工性の向上

ユニット内臓型高ヘッドドレンポンプ(揚程500mm)(オプション)

ユニット天面から500mm以下

配管抜き方法を(後・右・上)から選択可能

配管抜き方法を(後・右・上)から選択可能

電装部の下方スライド機構

周辺部分の脱着が不要になり基板交換等が簡単に行えます。

電装部の下方スライド機構

天吊耐油形FDES

外気導入用口を装備

ユニット背面にφ150の外気導入口(2箇所)を用意

外気導入の必要性に考慮してユニット背面に外気取り入れ口を用意。

また、外気取り入れ口は、従来機のSUS製から鋼板製に変更して施工性を向上しています。

ユニット背面

ユニット背面

スポット吹出機能

ユニット前面両サイドにφ125のスポット吹出口を用意

メイン送風口の両サイドにスポット吹出口を用意。

全体空調とスポット空調の同時使用が可能です。

φ125のスポット吹出口を用意

開放された空間をピンポイントに空調可能
(吹出用フレキシブルダクトはオプション)

ユニット天面の隙間を無くし埃だまりを解消

ユニット天面をフラット化して天井面との隙間を排除。

長時間の使用でもユニット上面に埃だまりができないよう衛生面にも配慮した形状にしました。

ユニット天面の隙間を無くし埃だまりを解消

ユニット内にドレンポンプ内臓が可能

ドレン揚程300mmのドレンポンプをオプションで用意。

ドレンポンプは、施工性、デザイン性に考慮して内蔵タイプとしております。

内臓式ドレンポンプ(オプション)

内臓式ドレンポンプ(オプション)

アルミ製フィルタ採用

8層構造のアルミ製フィルタ

8層構造のアルミ製フィルタ

油煙をしっかりキャッチするアルミウール製フィルタは、耐熱温度300℃で油とチリ、ホコリの混じった汚れが熱湯洗浄で簡単に落とせて繰り返し再利用が可能です。

フィルタは前面スライド式により取外しも簡単です。

ドレン配管口径をVP25へアップ

ドレン配管をVP20からVP25へ大口径化して、詰まり防止性能を向上。また、着脱容易なねじ込み式の採用と、0.2mのドレンホースをユニットに同梱して施工時間の短縮を図りました。

簡単メンテナンス

簡単メンテナンス

1.ファンモータ交換
2.送風ファンの交換
3.制御基板の修理、交換
4.熱交換器の汚れ状態の確認

部品交換(1~4)など、ほとんどのメンテナンスがユニット下面から実施可能。迅速なサービスを実現します。

機器据付場所選定上の注意

次の場所への設置は、機器故障の原因となる場合がありますので設置を避けてください。

・水蒸気・油・粉などを直接吸い込む恐れのある場所。
・油煙(機械油・動物性油・植物性油など)、蒸気の多い場所。
・硫化ガス(温泉地区など)の多い場所。
・食酢など、酢酸を使用する食品加工工場など。

・肉類・魚介類・揚げ物などのアンモニア系ガスが発生する食品加工工場など。
・酸性またはアルカリ性の腐食性ガスが発生する場所。
・食品加工工場などで次亜塩素酸ソーダを使用する場所。

壁掛形 FDK

壁掛形 FDK
閉じる

デザインを刷新した壁掛形室内ユニット

FDK
European Design

多様なシーンに調和する欧州調デザイン。直線を基調にしながら、コーナー部分に曲線を採用しました。

事務所や店舗など、様々な空調用途にマッチします。

事務所

事務所

店舗

店舗

会議室

会議室

応接室

応接室

リビングルーム

リビングルーム

上下ルーバに加え、左右ルーバを新搭載

上下ルーバに左右ルーバを追加装備。

おまかせ気流運転が部屋の隅々まで快適な風を行渡らせます。

上下+左右オートスイングルーパ

フリーフローも8種類のパターンから選べます。

ecoタッチリモコンの画面

ecoタッチリモコンの画面です。
(画面上に1~8は表示されません。)

人感センサ制御対応(オプション)

別置形人感センサLB-KITの使用により、人の活動量に合わせて最適な省エネ制御を実現。

人感センサ

別置形
型式:LB-KIT

高性能なフィルタ2種類を標準装備

部屋の空気をクリーンに保ちます。

部屋の塵ゴミを捕集するエアフィルタに加え、2種類の高性能なフィルタを標準装備。

水洗いサンフィルタ

水洗いサンフィルタは、部屋のニオイの分子を分解して脱臭します。
また、フィルタは水洗いすることで繰り返し使用することができます。

酵素強力除菌フィルタ

酵素強力除菌フィルタは、部屋に浮上するカビ菌などの細菌をフィルタ上に捕集して、細菌の活動を不活化して部屋の空気とエアコン内をクリーンに保ちます。

水洗いサンフィルタと酵素協力除菌フィルタ

酵素強力除菌フィルタの効果としくみ

細菌に対する効果

細菌に対する効果

しくみ

しくみ

(イメージ図)

酵素が細菌に近づくと、酵素の作用で細菌の細胞壁を溶かします。

細胞壁が溶けた細菌は浸透圧により抑圧します。

ワイヤード仕様にもワイヤレス仕様(オプション)にも対応

ワイヤードリモコン

ワイヤード仕様のecoタッチリモコンがモデルチェンジ

・フルドット液晶画面とバックライトの採用で視認性向上

・ボタンは3つだけのシンプルなインターフェース

・上下に加え、左右ルーバにも対応

・豊富な省エネ機能や各種機能も誘導メニューでカンタン設定

・運転データ表示機能でメンテナンスもスムーズ・12ヶ国の言語表示が可能・フリーフロー設定もより簡単に

RC-DX3B

ecoタッチリモコン
(RC-DX3B)
USBポート装備

●ルーバ設定は「左右ルーバ」「上下ルーバ」「おまかせ」の3つのパターンから選択できます。

また、左右ルーバは8パターンの中から設定が可能です。

「左右ルーバ」「上下ルーバ」「おまかせ」の3つのパターンから選択できます

上下ルーバは、吹出し気流を6段階の中から自在に設定できます。

ルーバ風向設定モードで上限位置と下限位置を設定すれば、その範囲内で作動します。

(注)ワイヤードリモコン RC-D4Gを接続した場合は、左右ルーバ設定およびおまかせ操作はご使用できません。

吹出し気流を6段階の中から自在に設定できます

ワイヤレスリモコン(別売品)

オプションでワイヤレス受信部とワイヤレスリモコンを用意

(注)ワイヤレス仕様で使用する場合は別途ワイヤレス受信部とワイヤレスリモコンが必要です。

新機能の左右スイングルーパの操作も可能です。

ワイヤレスリモコン(RCN-D5K)のフタを開けた状態

受信部(大母形・小母形)

制御基板へ簡単にアクセスが可能

室内ユニット右側面から制御基板へのアクセスが可能

据付時やサービス時の対応がスピーディに実施できます。

制御基板へ簡単にアクセスが可能

床置形 FDAS

床置形 FDAS
閉じる

ecoタッチリモコン

より見やすく、より使い易くなった新リモコン
省エネ操作もカンタン

  • ・高輝度フルドット液晶採用で更に視認性を向上。
  • ・ファンクションスイッチを新装備して操作性を向上。
  • ・12ヶ国言語に対応。
  • ・ボタンは3つだけのシンプルなインターフェース。
  • ・豊富な省エネ機能や各種機能も誘導メニューで簡単設定が可能。
  • ・Q&A機能・連絡先表示・運転データ表示機能などサービス、メンテナンス性を向上する機能を満載。
ecoタッチリモコン(RC-DX3B)

ecoタッチリモコン
(RC-DX3A)
USBポート装備

フィルタのメンテナンスの簡易化

室内ユニットにおいて、従来1枚ものだったパネルを分割化し、取扱いやすくしました。
さらにパネルそのものの重量も大幅に軽減、ローレットビスを採用したことで作業効率性を改善。

フィルタのメンテナンスの簡易化

■ローレットビス採用

ローレットビス採用

床置形ローボーイタイプ FDFL FDFU

床置形ローボーイタイプ FDFL FDFU
閉じる

露出形、隠蔽形の2タイプを設定

設定条件に応じて機種選定ができる露出形、隠蔽形を設定。

インテリア性重視の場合は、ペリカウンター内にスッキリ納まる隠蔽形を選定してください。

FDFL、FDFUともに630mmのコンパクト形ローボーイタイプ。

ワイドな吹出し送風で快適感向上

上方から前方へ60度までワイドな吹出し送風で空調フィーリング向上。

また、施工面でも、下方・後方の2方向配管取出しが可能。

設置場所や工事の自由度が向上。

ecoタッチリモコン

より見やすく、より使い易くなった新リモコン 省エネ操作もカンタン

・高輝度フルドット液晶採用で更に視認性を向上。

・ファンクションスイッチを新装備して操作性を向上。

・12ヶ国言語に対応。

・ボタンは3つだけのシンプルなインターフェイス。

・豊富な省エネ機能や各種機能も誘導メニューで簡単設定が可能。

・Q&A機能・連絡先表示・運転データ表示機能などサービス、メンテナンス性を向上する機能を満載。

置形システムパッケージ DAU

置形システムパッケージ DAU
閉じる

廊下や階段下のデッドスペースも有効活用

中~大規模ビル対応の直膨タイプ。

全機種とも奥行430mmの薄型フラットボディなので、オフィスの書類棚やウォールユニットにもぴったりフィット。

インテリジェントな個別分散空調が可能

OA化が生んだフリーアクセスフロアを有効活用が可能。

オフィフィスのレイアウト変更にも吹出口移動で柔軟に対応します。

吹出口のシャッター機能により、パーソナル空調を実現。(現地手配)

アンダーフロア空調施工例

アンダーフロア空調施工例
アンダーフロア空調施工例

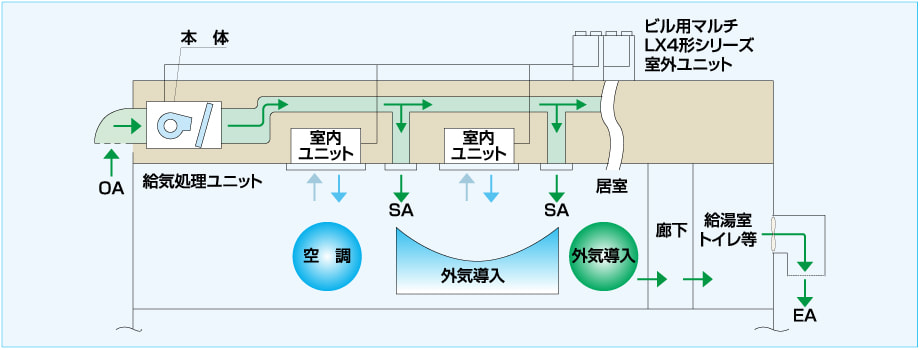

給気処理ユニット FDU-F

給気処理ユニット FDU-F
閉じる

FDU-F 5つの特長

  • ・DCファンモータ採用
  • ・ユニット下面サービス・側面サービスが可能
  • ・トイレや給湯室などの強制排気に対応する給気分を空調処理します。
  • ・給気処理ユニットは、外気導入されたフレッシュエアの空調処理を行い、室内温度への影響を少なくします。
  • ・天井裏に設置するダクトタイプのため省スペース化を実現。
吸気処理ユニット FDU-F

EA(排気):換気扇等での強制排気
OA(外気取入):室内の換気に必要なフレッシュエアを戸外から取り入れます。
SA(給気):給気処理ユニットで空調処理されたフレッシュエアを室内へ。

排気見合いで同量の外気を取り入れないと、室内が負圧になるため階段やドアからの外気を吸ってしまいます。
(給気処理ユニットを使用するとEAとOAがバランスするため)
廊下やトイレなども快適に空調するために給気処理ユニットをおすすめします。

ecoタッチリモコン

より見やすく、より使い易くなった新リモコン 省エネ操作もカンタン

・高輝度フルドット液晶採用で更に視認性を向上。

・ファンクションスイッチを新装備して操作性を向上。

・ボタンは3つだけのシンプルなインターフェイス。

・豊富な省エネ機能や各種機能も誘導メニューで簡単設定が可能。

・Q&A機能・連絡先表示・運転データ表示機能などサービス、メンテナンス性を向上する機能を満載。

注意

(1)本機は、室内温度を調整する機械ではありません。室内の空調には専用の空調機を併設してください。本機は、室内に外気を導入し、温度調節を行う機械です。吹き出し温度は一般空調機の吹き出し温度相当となります。トイレや給湯室等の外気を導入したい小部屋に本機を設置した時は、吹出口の場所は、吹出空気が直接人に当たらないよう設置してください。

(2)本機の使用制限は室内空調用の室内機と異なります。
本機の特性を十分に理解し、正しく設置し、使用してください。正しく使用しないと空調不良や水漏れの原因になります。
外気取入れ温度範囲
冷房時20℃DB~40℃DB(32℃WB)、
暖房時0℃DB~24℃DB

(3)本機に接続されるリモコンも、室内空調用の使用方法と異なります。本機は下図に示すセンサA により外気温度を検出し、リモコン設定温度によりサーモ発停を行います。リモコンの設定温度は、サーモ発停の設定外気温度を表します。サーモOFF時は送風運転となり、外気が室内に直接吹き出されますので注意してください。例えば、リモコンで冷房22℃と設定した場合は、外気温度が22℃以下で送風運転になります。本機のリモコンは管理者の近くに設置してください。

(4)本機のサーモ発停は、外気温度検知により制御しています。冷房時、低外気温度での吹出口結露、滴下を生じますのでリモコン側サーモへの変更による室温検知およびオプションリモートサーミスタによる室温検知は不可です。

(5)本機は除湿運転では使用しないでください。

加湿器付外気処理ユニット FDU-F

加湿器付外気処理ユニット FDU-F
閉じる

1システム対応で設置自由度拡大

空調+外気処理+加湿 1システムで対応可能

空調+外気処理+加湿が1システムで対応でき、施工が容易に行えます。

また、標準室内ユニットと混在や同一の冷媒系統に接続が可能で設置自由度拡大。

空調:標準室内ユニット 外気処理+加湿:外気処理ユニット

空調+外気処理+加湿 1システムで対応可能

・混在時室内機接続容量100%以下、外気処理ユニットの容量30%以下

上記制限を守らないと、冷房時:吹出し温度上昇、暖房時:吹出し温度低下、他空調機の能力低下を招きます。

ビル管理法にも適応する大風量・大加湿容量

吸込外気条件0℃50%RHで、吹出温、湿度20℃、50%RH(ビル管理法40%RH)を実現。

当社従来機と比べ風量、加湿能力ともにアップし、ビル管理法をらくらくクリアします。

ビル管理法にも適応する大風量・大加湿容量
ビル管理法にも適応する大風量・大加湿容量

操作性に優れた高機能リモコン

高機能でありながらシンプル操作を実現、中温域のコントロールも可能な高性能リモコン。

RC-M3

RC-M3

全機種、高さ360mmの薄形ユニット

全機種とも室内ユニットの高さを360mmに統一しているので、異容量の複数台を設置する場合でも施工が容易です。

同一天井内にすっきり納まるシリーズです。

全機種、高さ360mmの薄形ユニット

業界トップクラスの低騒音を実現した”静音設計”

高性能ファンの複数化と、徹底した遮音処理によって運動音を大幅低減。

業界トップクラスの静音性を実現しています。

形式 運転量(50/60Hz)
FDUP1083FLXAG 41/43dB(A)
FDUP1683FLXAG 43/45dB(A)
FDUP2103FLXAG 46/47dB(A)

(注)形式の数字は風量(㎥/h)表示

(例)1083=1080㎥/h 1083=LX3形を示す。

吹出温度制御

冷房・暖房の推奨温度内で任意に吹出温度が設定可能で、温度変化の少ない省エネ、ハイレベルな外気取入れを実現。

●外気温度が0℃以下では暖房能力が低下します。

●外気条件や機械保護制御のため吹出温度が設定温度にならない場合があります。

(注)冷房は外気温度16℃以下は送風運転です。

冷房外気温度(℃DB)/相対湿度(RH%) (注)0~43/30~90
暖房外気温度(℃DB)/相対湿度(RH%) -5~20/20~90
推奨冷房吹出温度設定範囲(℃) 18~26
推奨暖房吹出温度設定範囲(℃) 18~23
冷房吹出標準設定温度(℃) 18
暖房吹出標準設定温度(℃) 22

施工情報

A図

ユニット高さ360mm、ユニット直付けしてドレンアップセット(オプション)を使用すれば天井フトコロ500mmのスペースにも対応可能(A図)。据付の自由度を拡大します。

B図

通常スペースではドレンアップセットはユニット下端より457mmドレンアップ可能(B図)。

150Paの高静圧で空調設計の自由度拡張、ファンコントローラによる最適風量
最大400Paの高静圧も可能オプションの高静圧ファンボックスを使用すれば、業界トップクラスの400Paの機外静圧も可能。

制限・注意事項

1.本機は外気負荷のみ処理するもので、室内温度を一定にするものではありません。室内負荷(室内の空調)は、標準室内ユニットを接続してください。また、吹出温度が標準室内ユニットと異なりますので、吹出し口は配慮して設置してください

2.屋外側のダクトは結露防止のため断熱処理を必ず行ってください。

3.本機と標準室内ユニットはグループ制御ができません。それぞれにリモコンを接続してください。

4.本機はSAF(全熱交換器)及びSAF-DX(全熱交換器組合せ用直膨コイルキット)と同一冷媒系統には接続できません。

5.周囲の露点温度が28℃以下、相対湿度80%以下の所。高湿度の所に据付ける場合は本体の断熱等露付に対する配慮をしてください。本ユニットはJIS露付条件にて試験を行い、不具合のないことを確認しておりますが、ユニット周囲が上記条件以上の高湿度雰囲気の状態で運転すると、水滴が落下する恐れがあります。そのような条件下で使用する可能性がある場合には、ユニット本体外板、ユニット本体の全ての配管、ドレン配管にさらに10~20mmの断熱材を取り付けてください

6.集中コントローラからは15~17℃の温度設定はできません。

7.ワイヤレスキットは対応不可です。

8.他室内ユニットとの混在時に他室内ユニットと1リモコンで複数台制御をするのは不可です。

9.加湿器の周囲温度は0℃以下とならないよう配慮ください。停止時に加湿器の水(残水)が凍結し、故障の原因になることがあります。

全熱交換器組合せ用直膨コイルキット SAF-DX

全熱交換器組合せ用直膨コイルキット SAF-DX
閉じる

市販の全熱交換器と自由に組み合わせて、全熱交換器付外気処理ユニットの構築が可能

■システム概要図

■システム概要図

■システム概要図2

■システム概要図2

シリーズ・容量一覧

シリーズ・容量 22形 28形 36形 45形 56形 71形 80形 90形 112形 140形 160形 224形 280形 450形 560形
0.8馬力 1馬力 1.25馬力 1.6馬力 2馬力 2.5馬力 2.8馬力 3.2馬力 4馬力 5馬力 6馬力 8馬力 10馬力 16馬力 20馬力
天井埋込形4方向吹出し FDT
天井埋込形4方向吹出し(小容量) FDTC
天井埋込形2方向吹出し FDTW
天井埋込形1方向吹出し(小容量) FDTSC
天井埋込形1方向吹出し FDTS
天埋カセテリア FDR
高静圧ダクト形 FDU
天吊形 FDE
天吊耐油形 FDES
壁掛形 FDK
床置形 FDAS
床置形ローボーイタイプ露出形 FDFL
床置形ローボーイタイプ隠蔽形 FDFU
床置形システムパッケージ FDWU
床置形システムアンダーフロア DAU
給気処理ユニット FDU-F
加湿器付給気処理ユニット FDU-F
全熱交換器組合せ用直膨コイルキット SAF-DX ☆※

☆は受注生産品  ※は2.3馬力(冷房能力6.3KW)

お問い合わせ・サポート

ご購入について

アフターサービス・サポート

取扱説明書・資料関連

シリーズ⼀覧へ戻る

法人のお客様
