ガスヒートポンプエアコン「ECO-1シリーズ」



ビル用マルチタイプ/ハイパワーマルチタイプ

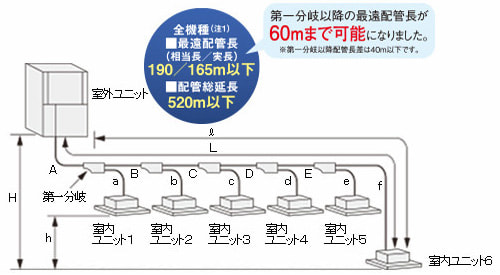

第一分岐以降の最遠配管長が60mまで可能になりました
  • 01室内ユニット接続容量が130%を超える場合、最遠配管長が100m以下(実長)、配管総延長が350m以下になりますので、ご注意ください。
許容配管長 第一分岐以降 配管長差 l-a(注2)40m以下
最遠配管長相当長/実長(L) A+B+C+D+E+f190/165m以下
第一分岐以降の最遠配管長(l) B+C+D+E+f60m以下
許容高低差 室外ユニット—室内ユニット間高低差(H) 室外ユニットが上設置の場合50m以下
室外ユニットが下設置の場合40m以下
室内ユニット—室内ユニット間高低差(h) 15m以下
  • 2 a : 第一分岐後、最短配管長の場合
    最大32台までの室内ユニットの個別運転が可能。室内ユニット接続容量50~200%
  • 3室内ユニット運転容量130%を超えた場合は機器の保護制御がはたらく場合があります。
  • 4寒冷地仕様の場合の室内ユニット接続容量は最大130%となります。また、室内ユニット接続台数も下記の通りとなります。(下表参照)

寒冷地仕様の場合

室外ユニット容量 224形 280形 355形
室内ユニット接続台数 1~13台 1~16台 1~20台

室内ユニット接続可能範囲

室外ユニット機種 224形 280形 355形
室内ユニット接続容量範囲 50%~200%(注5)(注6)(同時運転50~200%)
室内ユニット接続容量合計 112~448以内 140~560以内 178~710以内
接続可能室内ユニット容量
(床置ダクト以外)
22形~224形 22形~280形
接続可能室内ユニット容量
(床置ダクト)
- - -
接続台数 1~20台 1~25台 1~32台
室内ユニット組合せ 異種異容量も可
  • 5100%を越える同時運転の場合、各室内ユニットの能力が多少減少します。200%同時運転の場合は、各室内ユニットの能力がほぼ半分となります。
  • 6外気処理エアコンをご使用の場合は、室内ユニット接続容量が100%以下となるよう接続してください。また、外気処理エアコンと他の室内ユニットを混在しないでください。

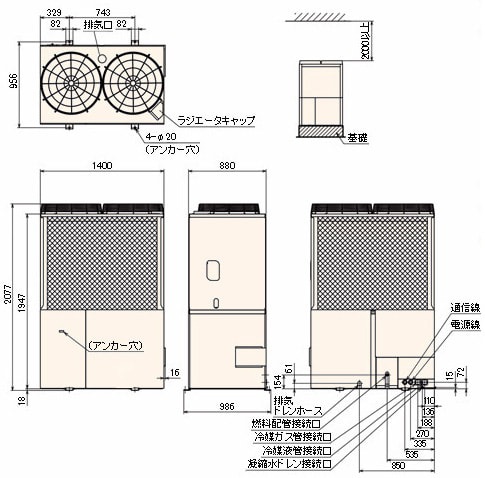

224・280・355形

224形  280形  355形

一台設置の場合

一台設置

防雪フード取付時は800以上にしてください。

複数台設置の場合

複数設置

4台以上設置の場合、3台毎にサービス用スペースを設けてください。
また遠隔監視アダプタ取付時(室外ユニット側面に取付キット取付)は遠隔監視アダプタの側面と隣接する室外ユニットの間を500mm以上あけてください。
防雪フード取付時は800以上にしてください。
